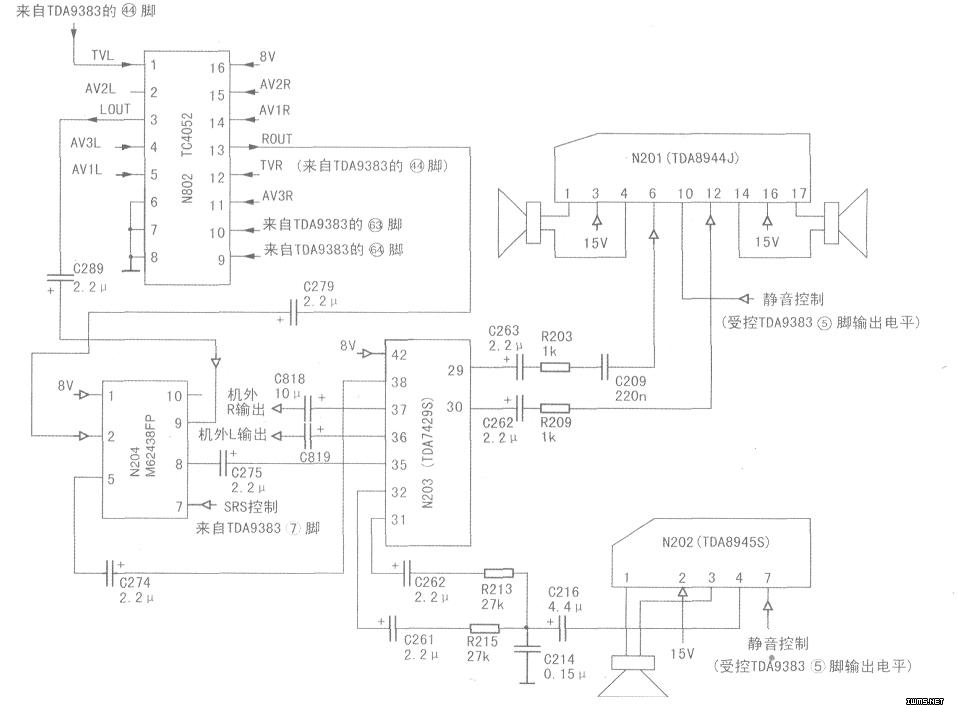

下面再介绍伴音信号流程：从N101(32)脚输入的第二伴音中频信号经内部的伴爵中频。AGC放大，锁相环滤波后进入伴音解调器进行解调，解调出的音频信号送至声音开关电路，与(35)脚输入的外部音频信号进行切换(该机(35)脚未用)。切换后的音频信号再经自动音量均衡后从N101(44)脚输出，分成两路分别送至模拟开关集成块p4802(T(24052)的(1)、(12)脚(注：AVl状态下输入的左、右音频信号送至N802的(5)、(14)脚；AV2状态下输入的左、右音频信号送至N802的(2)、(15)脚；Av3状态下输入的左右音频信号送至N802的(4)、(11)脚)，如下图所示。在．N802(9)、(10)脚输入切换信号(来自TDA9383的(63)、(64)脚)控制下，被选中的信号从N802的(3)、(13)脚输出，加至虚拟环绕声处理ICN204(M62438FP)的(9)、(2)脚。经虚拟环绕处理后，从N204(8)、(5)脚输出。加至立体声音频处理电路N203(TDA7429S)的(35)、(38)脚，经四种音乐响应选择和高音、低音及平衡控制后，从N203(30)、(29)脚输出L、R主音频信号，加到音频功放电路N201(TDA8944J)的(6)、(12)脚，放大后分别从(1)、(4)脚、(14)、(17)脚输出推动扬声器发音。从N203(32)、(31)脚输出的L、R副音频信号加至重低音功放电路N202(TDA8945S)的(4)脚，放大后从(1)、(3)脚输出，推动扬声器还原出声音。
3．行、场扫描电路
TDA9383的(16)、(17)、(20)-(22)、(25)、(26)、(33)、(34)、(36)、(49)、(50)脚等内部电路和外接元件与行场扫描电路有关，相关引脚功能见下表。该机行场扫描电路与普通彩电基本相同，具体原理不再分析。
值得一提的是，在遥控关机时，N101(1)脚输出高电平关机信号，经R258、R259分压后送至V269基极，使V269饱和导通，行扫描驱动信号被旁路。
| 脚号 | 功能说明 |
| 16、17 | 行鉴相器AFC电压滤波器外接元件端 |
| 20 | 水平枕校信号输出脚，该信号经放大电路放大后加至行输出电路，使电子束在水平方向上得以控制，以消除光栅水平方向上的枕形失真 |
| 21.22 | 场扫描驱动信号输出端，它们能够输出相位相反的场扫描激励信号，加至场输出块(LA7845)的④、⑤脚 |
| 25 | 基准电流输入端，作为场锯齿波电路的基准取样电流 |
| 26 | 外接场锯齿波形成电容 |
| 33 | 行激励脉冲信号输出 |
| 34 | 行逆程脉冲输人／沙堡脉冲输出，TDA9383内部经校正后的行振荡信号与该脚送入的行逆程脉冲进行相位比较，在IIC总线控制下确保图像在荧屏的中心位置 |
| 36 | 高压跟踪／过压保护信号输入端，当高压发生变化时，图像幅度会发生变化，该脚能通过对高压电流的取样，自动将高压控制在某一正常范围内，使图像幅度基本不变。当高压过高超出控制范围时，内部保护电路将动作，切断33脚输出的行激励信号 |
| 49 | 束电流限制输入／场输出保护端子，它的第～个作用是对高压电流进行控制，使荧屏亮度不致于过亮，第二个作用是进行场输出保护，当场输出电路出现故障时，其场输出块7脚输出的保护脉冲会经VD411加至该脚，使N101的1脚输出高电平(待机)，整机得以保护 |
| 5() | 黑电流输入端，通过对视放级三阴极电流的检测，自动控制RGB输出电平的幅度，达到暗／亮平衡的自动调整，从而解决偏色问题 |
