LCD电视背光驱动电路设计方案
来源:本站整理  作者:佚名  2011-08-23 15:18:44



  LCD电视应用中可以采用多种架构产生驱动CCFL所需的交流波形,驱动多个CCFL时所要面对的三个关键的设计挑战是选择最佳的驱动架构、多灯驱动、灯频和脉冲调光频率控制。本文对四种常用驱动架构进行了对比分析,并提出多灯设计中解决亮度不均以及驱动频率可能干扰画面等问题的方法,并提出基於DS3984/DS3988的电路方案。

     图1:Royer驱动器简单,但不太精确

  液晶显示器(LCD)正成为电视的主流显示技术。LCD面板实际上是电子控制的光阀,需要靠背光源产生可视的影像,LCD电视通常用冷阴极萤光灯提供光源。其他背光技术,例如发光二极体也受到一定的重视,但由於成本过高限制了它的应用。

  由於LCD电视是消费品,压倒一切的设计考虑是成本─当然必须满足最低限度的性能要求。驱动背光灯的CCFL转换器不能明显缩短灯的寿命。此外,由於要用高压驱动,安全性也是一个必须考虑的因素。LCD电视应用中,驱动多个CCFL时所要面对的三个关键的设计挑战是:挑选最佳的驱动架构;多灯驱动;灯频和脉冲调光频率的严格控制。

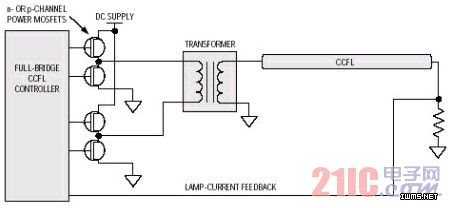

  图2:全桥驱动器很适合於大范围的直流电源。

  1 挑选最佳的驱动架构

  可以用多种架构产生驱动CCFL所需的交流波形,包括Royer(自振荡,self-oscillating)、半桥、全桥和推挽。表1详细归纳了这四种架构各自的优缺点。

    1.1 Royer架构

  Royer架构(图1)的最佳应用是在不需要严格控制灯频和亮度的设计中。由於Royer架构是自振荡设计,受元件参数偏差的影响,很难严格控制灯频和灯电流,而这两者都会直接影响灯的亮度。因此,Royer架构很少用於LCD电视,尽管它是本文所述四种架构中最廉价的。

[1] [2] [3]  下一页
