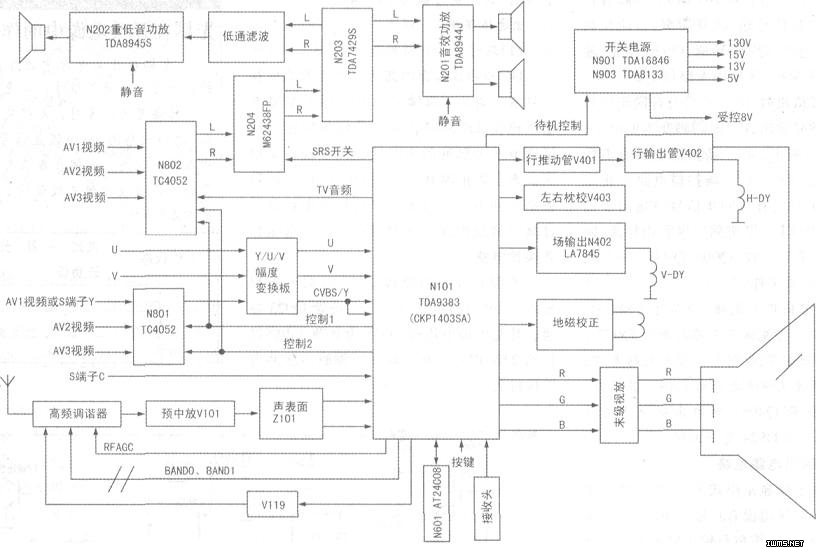

上图是康佳K系列(主要型号有P2562K、P2960K、P2962K、P2998K、P3460K、T2568K、T2976K、T3468K等)彩电电路结构方框图，TDA9383在该系列彩电中被掩膜后命名为CKP1403SA。
工作原理
1．微处理器电路

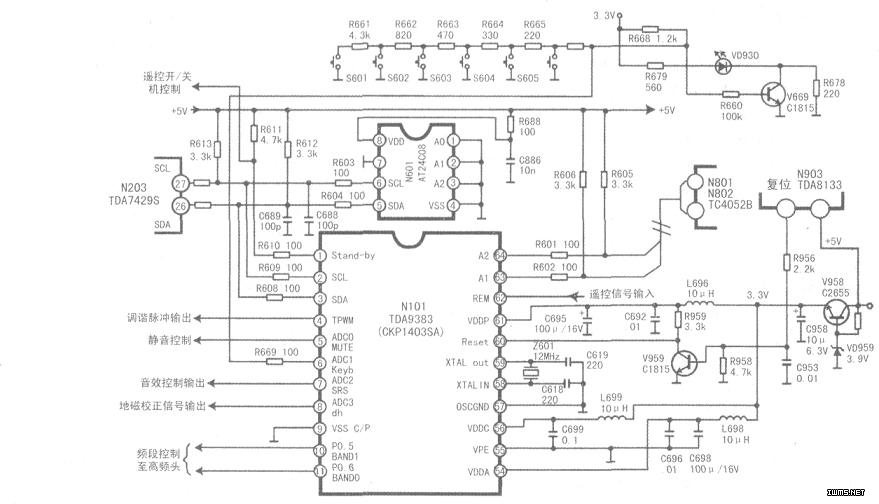

TDA9383(1)-(11)脚、(55)-(64)国脚外接元件与IC内部相关电路构成微处理器部分，如中图所示。此部分引脚功能见下下表。
| 脚号 | 功能说明 |
| 1 | 开／待机控制端，该脚输出低电平时开机，输出高电平时关机 |
| 2、3 | 分别为12C总线时钟线和数据线，用以对存储器N601(AT24C08)和音频处理器N203(TDA7429S)进行总线控制 |
| 4 | 高频头调谐电压输出，通常在0V-4V范围内变化 |
| 5 | 静音控制，高电平(3V左右)静音 |
| 6 | 键控信号输入．用以对电视机作最基本的频道升／降、音量加／减、菜单及Tv／AV方面的手动控制 |
| 7 | 音效控制，该脚输出高电平(4．7v)时可对输出声音作双声道虚拟环绕声技术处理 |
| 8 | 地磁校正控制，输出的校正信号可控制流过倾斜线圈(安装在显像管锥体)中电流的大小和方向，从而改变偏转线圈中磁场的分布，达到地磁校正目的 |
| 9、55、57 | 接地端，(55)脚原定义为OTP编程电压，通常接地 |
| 10、11 | 高频头波段切换输出端：两脚均可输出低(0．1V)、高(4.6V)两种电平，通过外接的转换电路可使高频头分别工作于L／H/U波段，从而省掉普通彩电中的LA7910、M54573L等频段转换集成块 |
| 56 | 微处理器+3.3v数字供电端 |
| 58、59 | 时钟振荡外接晶振(12MHz)端，测试该脚电压时会自动停机 |
| 60 | CPU复位信号输入端，低电平有效 |
| 61 | 外围+3．3V数字电路电源 |
| 62 | 遥控信号输入 |
| 63、64 | AV/TV切换控制1、2输出，分别接模拟开关N801、N802(TC4052)的(9)、(10)脚，用以对音频、视频分别作Tv、AVl、AV2、AV3状态的切换 |
2．TV信号处理电路
TDA9383涉及TV处理部分的引脚主要有(12)一(15)、(18)、(19)、(23)、(24）、(27)-(32)、(35)、(37)-(48）、（51）～（54)脚等，这部分引脚功能见下表，其局部电路见下图。
| 脚号 | 功能说明 | 脚号 | 功能说明 |
| 12、18、30、41 | 接地端 | 38 | 图像中频输入／CVBS输出，本机选取了后者 |
| 13 | SECAM制锁相环去耦(外接电容) | 40 | 机内视频信号输入 |
| 14、39 | Tv处理器8V供电端 | 42 | 外部CVBS或亮度信号Y输入 |
| 15 | Tv处理器数字去耦(外接电容) | 43 | S端子色度信号c输入 |
| 19 | 带隙去耦(外接电容) | 44 | 音频信号输出 |
| 23、24 | 中频信号输入端 | 45 | RGB／YUV切换开关2 |
| 27 | RFAGC至高频头AGC端子，电压范围1．6V-4．8V | 46 | 第2路R输入／V输入(R—Y) |
| 28 | 音频去加重或SIF(第二伴音中频)输入1，本机选取了前者 | 47 | 第2路G输入／Y输入 |
| 29 | 音频解调器去耦或SIF(第二伴音中频)输入2，本机选取了前者 | 48 | 第2路B输入／u输入(B—Y) |
| 31 | 窄带PLL滤波器／伴音中频AGC，本机选取了前者 | 51～53 | 分别为R、G、B基色信号输出 |
| 32 | 自动音最电平控制／SIF输入，本机选取了后者 | 54 | TV处理器3．3V数字供电端 |

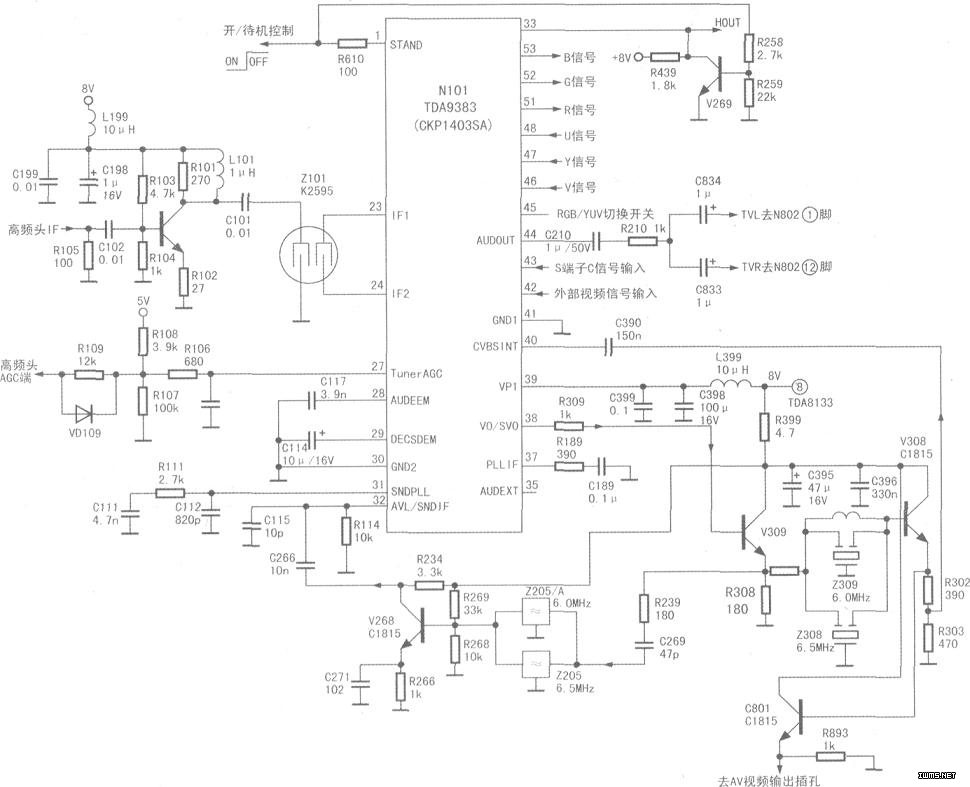

由下图可看出，从高频头IF端子输出的全电视信号经预中放管V101放大后送入声表面滤波器Z101的输入端，经选频及幅频特性处理后送入N10l(TDA9383)(23)、(24)脚，经中频检测、锁相环解调器处理后解调出中频信号(包含有31．5MHz、32．5MHz、33．5MHz等三种)。
TDA9383内部采用了无需调整的多制式锁相环同步解调电路。解调后的中频信号再经过自动增益(AGC)、自动频率控制(AFT)、视频峰值同步检波等处理后，得到全电视视频信号。
在此期间，由AGC电路分离出的同步头信号经放大及低通滤波后形成中放AGC电压，用来控制中放电路的增益。
中放AGC电压还经RFAGC电路处理后得到高放AGC电压，从(27)脚输出送至高频调谐器，用以自动控制高放级的增益。经视频检波后的全电视CVBS信号由N101的(38)脚输出，经V309缓冲放大及阻抗变换后从e极输出，分两路：
一路经Z308(6．5MH2)、Z309(6．0MHz)陷波器滤除第二伴音中频信号，取出视频信号，再经V308缓冲放大后加至N：101的(40)脚；另一路则经Z205(6．5MHz)、Z205A(6．0MHz)滤波器取出第二伴音中频信号，再由V268放大后送至N101的(32)脚。
从N101的(40)脚输入的TV视频信号(或从N101(42)脚输入的外部视频信号)进入N101内部的视频开关，经切换控制、视频识别、视频滤波等处理后，分离出亮度信号与色度信号。其中，亮度信号经亮度延迟线进行适当延时，送至峰化电路进行锐度修正(对于未达到标准的亮度信号还要进行黑电平扩展)，然后再送到YuV插入电路；色度信号经ACC：放大及自动色度控制后，送至PAL／NTSC／SECAM解码电路，解调出R—Y、B—Y信号(解调所需的彩色副载波由N101的(58)、(59)脚外接的12MHz晶振产生的振荡信号分频后提供，N101内部设置的彩色制式自动检测器能对收到的彩色制式进行自动识别并切换)。R—Y、B—Y色差信号经内部的1H基带延迟线延迟与亮度信号一起作为内部的Yuv信号送入YUV插入开关。
另外．N101的(47)、(48)、(46)脚还引入外部YuV信号，两路YuV信号经选择开关切换选择后，其中的R—Y、B—Y色差信号被送到色差矩阵电路，解调出G—Y色差信号。于是R—Y、G—Y、B—Y色差信号与亮度信号混合得到R、G、B三基色信号，然后送至切换开关，与内部送来的R、G、B字符信号进行切换，切换后得到的R、G、B三基色信号从N101的(51)～(53)脚输出，送至末级视放电路，经放大后送入显像管阴极，最后在荧屏上还原出彩色图像。
