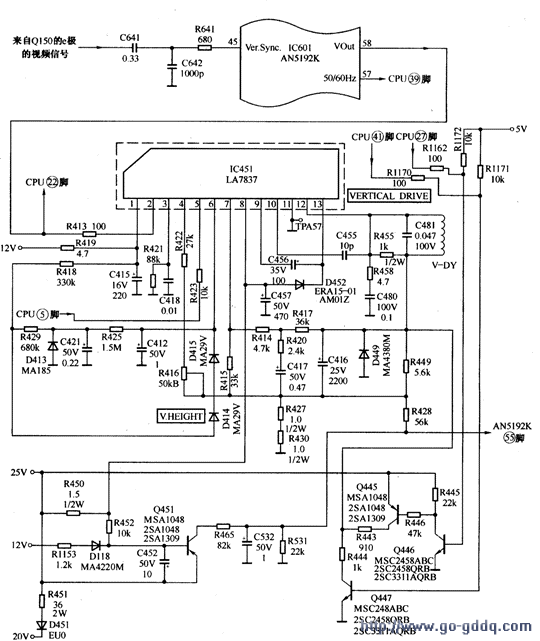

场扫描电路如下图所示。

　　1.场扫描小信号处理电路
　　
　　AN5192K的（45）脚输入的视频信号经场同步分离电路处理，分离出场同步脉冲，作为场分频器计数复位脉冲。锁相的32fh脉冲经分频器分频产生2fh行频脉冲送到场分频器，在组合逻辑电路控制下，通过场同步脉冲的复位作用，场分频器对2fh脉冲进行逐场计数，产生与场同步脉冲完全同步的场频脉冲，经激励放大从AN5192K的（58）脚输出。

　　2.场输出电路
　　
　　场输出电路以IC451（LA7837）为核心构成，

　　AN5192K的（58）脚输出的50Hz或60Hz场扫描激励脉冲信号加到LA7837的（2）脚。在LA7837内，（2）脚输入的场频脉冲信号去触发内部的单稳态振荡电路，从而产生锯齿波形成电路的控制脉冲。（3）脚外接C418、R421，用以决定其振荡的时间常数。L,A7837的（6）脚外接锯齿波形成电容C412，产生的场频锯齿波经场输出级进行功率放大后，从（12）脚输出线性锯齿波电压，去激励场偏转线圈，产生水平方向磁场，使电子束作垂直方向偏转，完成垂直方向的扫描任务。（9）脚外接的电容C456和二极管D452构成泵电源，将25V电压提升至约50V，经（13）脚送至场输出级，作为逆程期间的高压供电。

　　LA7837的（7）脚为场扫描反馈输入端，偏转线圈的锯齿波电流经隔直流电容C417，在取样电阻R427、R430两端产生锯齿波交流负反馈电压，通过R416返回LA7837的（7）脚，以改善场锯齿波电流的扫描线性。LA7837（12）脚场输出端电压还经R417、R414加到LA7837（7）脚形成直流负反馈，以稳定直流工作点。

　　3.场中心控制电路
　　
　　Q445、Q446、Q447组成垂直中心位置校正电路。正常状态下，Q445、Q446、Q447同时截止。如果光栅垂直中心偏上，则按下调键，CPU的（41）脚输出高电平，Q446、Q445导通，25V电压经Q445e-C极、R443和偏转线圈加到LA7837的（12）脚，使流经偏转线圈的直流电流　　产生一个竖直向上的稳恒磁场，使垂直扫描电子束向下移动一段距离，结果光栅回到垂直几何中心。反之，则由CPU的（27）脚输出高电平，Q447导通，LA7837的（12）脚电压在偏转线圈、R444、Q447c-e极组成的闭合回路形成电流，流经偏转线圈的电流在电感线圈两端激发出一个竖直向下方向的稳恒磁场，将垂直扫描电子束向上移动一段距离，从而使屏幕光栅回到垂直中心位置。

　　4.50Hz/60Hz识别电路
　　
　　AN5192K内设50Hz/60Hz场频识别电路，是根据一场时间内计数行脉冲的个数来判断场频的。如果一场内计数288～356个行脉冲，则判断为50Hz场频，且在AN5192K的（57）脚输出低电平；倘若一场时间内计数225～286个行脉冲，则判断为60Hz场频，且在（57）脚输出高电平。（57）脚输出的控制信号送到CPU的（39）脚，CPU根据反馈来的高低电平信息从（5）脚输出50Hz/60Hz场频控制信号，加到LA7837的（5）脚，通过控制锯齿波形成电容充电电流的大小，保持两种不同场频扫描时屏幕画面的垂直幅度不变。

　　5.保护电路
　　
　　场扫描输出级工作正常时，控制管Q451截止。如果场扫描输出级出现异常，过流检测电阻R450两端的压降迅速增大，使Q451基极电位下降而饱和导通，集电极电流在R531上产生电压降，使AN5192K的（55）脚（X射线保护输入）电压由正常时的0V上升到1.0V以上，内部保护电路起控，切断AN5192K的（56）脚行激励信号输出，行扫描输出级停止工作。

　　另外，如果行扫描输出级异常（如行回扫变压器局部短路，90V行电源异常升高），使行回扫变压器。T501的（7）脚提供的25V电压上升至设定值，则经R450、R452加至D1118负端，由于D1118正端为三端集成稳压器提供的12V电源，结果稳压二极管D1118击穿，Q451基极电位下降饱和导通，AN5192K的（55）脚电位上升，保护电路动作，切断（56）脚行激励信号输出。
