牡丹51C5A彩电行场扫描电路分析
来源:本站整理  作者:佚名  2011-01-19 16:42:23



  一、AN5435简介

  IC501(AN5435)内含同步分离、噪声抑制、行振荡、行AFC、场振荡、场激励等电路,行场振荡稳定,不易受电源及环境温度影响,且具有X射线保护等功能。AN5435引脚功毹及实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V)
1 行逆程脉冲输入 5.5 10 场反馈输入 6
2 行鉴相滤波电路 2.2 11 场锯齿波输出 4.9
3 行频调整输入 2.1 12 场幅控制输入 0.8
4 行振荡定时电容 5.3 13 场频调节输入 6
5 X射线保护输入 0 14 场积分信号输入 5
6 行振荡输出 1.8 15 场电路供电 12
7 行振荡电路供电 9.1 16 同步分离输出 10
8 0 17 视频信号输入(过静噪) 2.9
9 场激励输出 1 18 视频信号输入(不过静噪) 0.1

  二、行场扫描电路

  1.行场扫描小信号处理电路

  (1)同步分离电路从Q102发射极输出的全电视信号,经R401、C401、R402、C402耦合,加到AN5435的(18)、(17)脚内部的噪声抑制电路和同步分离电路,分离出的同步脉冲经放大和整形后,除在内部提供给AFC电路、场振荡电路外,还从(16)脚输出,供色同步选通(AN5622的(15)脚)、亮度钳位电路(AN5612的(5)脚)使用,另外还送到CPU,作为电台识别信号。

  (2)行扫描小信号处理电路AN5435的(3)、(4)脚内接行振荡电路,(4)脚外接的C507、C508为行振荡电路充放电时间常数电容,(3)脚外接的R505、R506、R507为放电电阻,用以控制振荡频率。行频振荡脉冲经行缓冲电路,由(6)脚输出送往行激励电路。

  从同步分离电路分离出的行同步信号加到内部行AFC电路;来自回扫变压器(9)脚的行逆程脉冲经R557、R517、C501、C503、R501形成锯齿波电压,经C504也送入AN5435的(1)脚内部的AFC电路。AFC电路把行同步信号与回扫脉冲进行比较,产生的控制电压由(2)脚输出,经外围元件滤波,由R504加到AN5435的(3)脚,去控制行振荡器的频率和相位。

  R517为行中心(图像中心)调节电位器,调节R517,可调节行相位,达到调节图像水平中心的目的。R506为行频调节电位器,调节R506,可以改变C507、C508的充电时间常数,达到调整行频的目的。

  (3)场扫描小信号处理电路

  场振荡电路由AN5435的(13)脚内外电路组成,(13)脚外接的C404、R407、R408组成RC振荡定时电路,C404为定时电容,调节R407可改变C404的充放电时间常数,控制场振荡电路的振荡频率,实现场同步调节。

  AN5435内部同步分离电路分离出的同步信号分两路供给场振荡电路,一路由集成电路内部送振荡电路;另。路同步信号由(16)脚输出,经R436、C417积分,取出场同步信号,再经D410、C418由AN5435的(14)脚输入到场振荡电路,使场自由振荡频率与场同步信号同步。

  场振荡电路产生的场频脉冲用于控制AN5435内部的场锯齿波发生器,场锯齿波发生器产生场偏转所需的场频锯齿波电压。在AN5435内部,场振荡电路与场锯齿波发生器各自分开,使场频调节和场幅调节分设在两个电路中,以克服场频调节与场幅调节之间的相互牵制。

  AN5435的(12)脚外接锯齿波电压形成电容C405,C405的充放电时间常数可通过(12)脚外围的R409来调节。调节R409,可调节C405上锯齿波电压的幅度,即可以调节场幅。

  场锯齿波电压由AN5435的(11)脚输出,经C406、R412加到(10)脚,由内部场激励电路放大后,从(9)脚输出场激励信号,去场输出电路。另外,从场输出电路引入的深度交直流负反馈信号也加到AN5435的(10)脚,用以改善线性和稳定输出工作点。

  2.行激励、输出电路

  (1)行激励电路

      AN5435的(6)脚输出的行频脉冲,经R512、R511分压后加到行激励管Q501的基极,放大后由行推动变压器T501加到行输出管Q551的基极,控制Q551工作在开关状态。

  由于行激励管由导通转换为截止时,激励变压器T501绕组有较高的感应电动势,所以,电路中接入了阻尼元件R516、C513,目的就是为了降低感应电动势,保护行激励管Q501。

  (2)行输出电路

      行输出电路除给行偏转线圈提供行扫描电流之外,还要利用行扫描逆程期间的产生的行逆程电压经过行逆程变压器的升压、降压后,为显像管提供所需的阳极高压、聚焦电压。另外,行输出变压器T551还为其他电路提供如下电压和脉冲:

  T551的8-5绕组产生的行逆程脉冲经D555、C555整流滤波后,输出+190V直流电压,提供视放输出级电源。

  T551的4-1绕组的产生的行脉冲经D554、C554整流滤波后,输出+14V低压电源,再经Q552、D551-、D552稳压后,输出12V电源。

  T551的9-1绕组产生的行脉冲经R557限流后,除为显像管提供灯丝电压外,还向行AFC电路(AN5435的(1)脚)提供行频比较脉冲,向开关稳压电源提供行频同步脉冲,向彩色解码器中双稳态电路(AN5622的(7)脚)提供触发脉冲,向视放矩阵电路(AN5612的(6)脚)提供行消隐脉冲,为CPU字符电路提供行同步脉冲。

  电路中,C556~C559为逆程电容,这些电容的总容量决定了行扫描逆程时间的长短,容量大时逆程时间长,容量小时逆程时间短。C552是S校正电容,目的是使光栅左、右边沿扫描速度与中心扫描速度基本相同,校正光栅左、右两边的延伸失真。L553为线性调节电感,可使行扫描线性左右对称。

  另外,行输出管集电极产生的反峰脉冲电压,经D556、C561整流滤波后,产生约900V的直流电压,为显像管提供加速极电压。

  重点提示  严格讲Mll机心的行输出按聚焦电压应划分为两类,同时屏幕大小也有区别。行输出聚焦电位器下方标注“212”代表高聚焦电压;标注“203”代表中、低聚焦电压。对于最高聚焦电压为8.2kV的显像管,宜采用标注“212”的行输出变压器代换;对于最高聚焦电压为5.5kV以下的显像管,宜采用标注“203”的行输出变压器代换。

  (3)光栅左右枕形校正电路

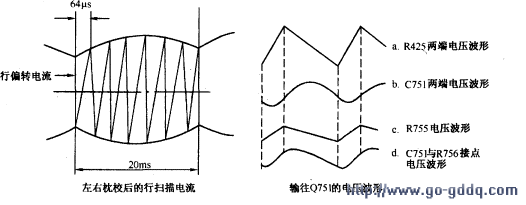

  为便于分析和理解,现给出经左右枕校后的行扫描电流波形及左右枕校控制电路的有关电压波形,如下图所示。

  R425串接在场输出电路中,它两端有场频锯齿波电压(如a曲线),该电压经R751、C751积分,在C751两端形成抛物波电压(如b曲线),场频抛物波与R755上的场频锯齿波(如c曲线)叠加后,得到倾斜的场频抛物波电压(如d曲线),这个倾斜的场频抛物波电压经R756、C762耦合,送至射随器Q751基极。

  T751是左右枕形失真校正变压器。行频锯齿波电流流经T751的两个绕组,从Q751发射极输出的场频抛物形电流则流过T751的第三个绕组,从而使行频锯齿波电流幅度受到场频抛物形电流的调制,达到校正光栅左右枕形失真的目的。

  电路中,R752、R753和R757是Q751基极偏置分压电路,调节电位器R757,可以调整Q751的静态工作电流,即调节流过T751的第三个绕组的直流电流,从而改变T751的磁饱和程度,使变压器T751工作在电感随磁通变化的线性部分。调节电位器R756可以调整输入Q751的抛物形电流的幅度,从而进行左右枕校幅度的调节。调节电位器R755,可以改变倾斜抛物波电压的倾斜度,从而调整左右最大枕校量的位置,即可以进行左右枕校相位的调节。

  经过对上述三个电位器的调节,可使左右枕校达到满意的效果。

[1] [2]  下一页
