1．2 硬件接口
    8031单片机与液晶显示模块MGLS-12864有2种连接方式：直接访问方式、间接控制方式。本设计采用间接控制方式．系统硬件接口图如图2所示。

    在图2中，根据图1读写时序要求，8031的P1．2作为液晶显示模块的RS控制信号决定单片机是进行数据选择还是进行指令选择，RS=1，数据操作；RS=0，写指令或读状态操作；P1．3接R／W选择信号，决定单片机对显示模块是进行读选通还是写选通；P1．4接使能信号E决定数据是被锁存写入还是被读出：P1．1和P1．0接CS1和CS2根据写入的数据决定片选：P0端口接MGLS-12864的DB0～DB7用于二者之间的数据传送；通过上位机和8031的串口通讯方式将开关的实时数据和状态等送给显示系统进行显示。

2 系统的软件设计

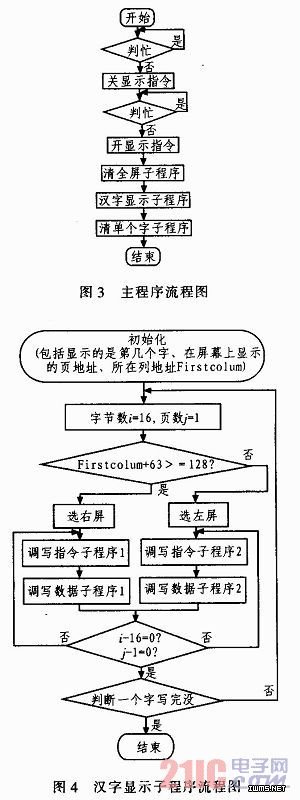

    系统程序主要由主程序、子程序和中断服务程序组成。主程序流程图如图3所示。在主程序中，首先判断显示控制器HD61202是否处于“忙”状态，若不忙先送关显示指令关闭所有显示，接着仍判断“忙”状态，若不忙送开显示指令，为显示做准备，然后调清全屏子程序、汉字显示子程序，最后根据内容需要调清单个字子程序。汉字显示子程序如图4所示。在初始化中首先设定几个参数：显示的是第几个字、页地址、所在列地址Firstcolum。接着根据输入的列进行片选，左右屏汉字显示程序一样，都是先调写指令子程序然后调写程序子程序。依次循环写入，最后判断这个字是否写完。其他子程序如：初始化子程序、写指令子程序、写数据子程序、清显示子程序，篇幅有限从略。在汉字显示子程序中，首先读取的是前16个字节为上半部16x8点阵字模数据，后读取的是后16字节，为下半部16x8点阵字模数据。

    3 调试中遇到的问题
    1)由于MGLS-12864液晶显示模块没有字符库，首先对要显示的汉字、数字、字母等通过字模提取软件——zimo0221取模，将取模方式设成C51方式可得到一个汉字的16x16的点阵数据。
    2)在NGLS-12864中，2片HD61202的ADC均接高电平，RST也接高电平，这样在使用NGLS-12864时就不必考虑这两个引脚的作用。
    3)RAM中的每一个字节(8位)对应LCD屏上一行中的一列，一个字节中的一位对应LCD屏上一个点(“0”为灭“1”为亮)，在清除一列时，在要被清除的列的位置写入“00H”，用此方法可以清除屏上的一个区域或全屏。
    4)实验中满足时序是非常重要的，如果时序错误就不能进行正常显示。

4 结束语
    本文介绍利用8031单片机控制NGLS-12862液晶显示模块的软硬件设计。通过实践，显示系统完成了汉字、数字和字母的显示以及光标闪烁和实时数据显示等功能。这个设计不仅能用于煤矿井下馈电开关智能综合保护器显示，还可用于智能化仪器仪表等需要显示的场合。
