基于单片机的LED显示数字电压表
来源:本站整理  作者:佚名  2011-08-24 08:02:53



   1  引言

  单片机是一种集成电路芯片,随着计算机在社会领域的渗透, 单片机的应用正在不断地走向深入,同时带动传统控制检测日新月益更新。在实时检测和自动控制的单片机应用系统中,单片机往往是作为一个核心部件来使用,仅单片机方面知识是不够的,还应根据具体硬件结构,以及针对具体应用对象特点的软件结合,以作完善。由于单片机具有简单实用、高可靠性、良好的性能价格比以及体积小等优点,已经在各个技术领域得到了迅猛发展。数字电压表(Digital Voltmeter)简称DVM,它是采用数字化测量技术,把连续的模拟量(直流输入电压)转换成不连续、离散的数字形式并加以显示的仪表。传统的指针式电压表功能单一、精度低,不能满足数字化时代的需求,采用单片机的数字电压表,由精度高、抗干扰能力强,可扩展性强、集成方便,还可与PC进行实时通信。目前,由各种单片A/D 转换器构成的数字电压表,已被广泛用于电子及电工测量、工业自动化仪表、自动测试系统等智能化测量领域,示出强大的生命力。与此同时,由DVM扩展而成的各种通用及专用数字仪器仪表,也把电量及非电量测量技术提高到崭新水平。本设计重点介绍单片A/D 转换器以及由它们构成的基于单片机的数字电压表的工作原理。

  2  总体设计方案

  2.1 设路计思路

  按系统功能要求,决定控制系统采用AT89S51单片机,A/D转换采用ADC0809.系统除能确保实现要求的功能外,还可以方便地进行其功能的扩展。本文采用AT89S51作为核心元件,AT89S51是一个低功耗,高性能CMOS 8位单片机,片内含4k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储技术制造,兼容标准MCS-51指令系统及80C51引脚结构,芯片内集成了通用8位中央处理器和ISP Flash存储单元,功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统提供高性价比的解决方案。

  采用NS公司的分辨率为8位的逐次比较型的高精度的模数转换器ADC0809,ADC0809是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。它是逐次逼近式A/D转换器,可以和单片机直接接口。把采取的电压进行处理然后通过单片机的P口送到单片机然后经过程序处理,由LED电路把电压数值显示出来。单片机加上外围的串口显示电路由74LS245和数码管三极管组成。

  器件采用ATMEL公司的高密度,非易失性存储技术生产,兼容标准8051指令系统及引脚。它集Flash程序存储器,既可在线编程(ISP)也可用传统方法进行编程及通用8位微处理器于单片芯片中,ATMEL公司的功能强大,低价AT89s51单片机可为您提供许多高性价比的应用场合,可灵活应用于各种控制领域。

  2.2 设计方框图

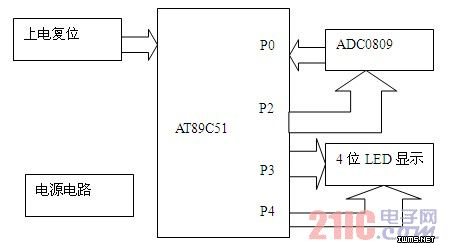

图1 数字电压表系统设计方案

[1] [2] [3] [4]  下一页
