基于单片机的LED显示数字电压表
来源:本站整理  作者:佚名  2011-08-24 08:02:53



  3.7 复位电路的设计

  本设计采用了上电自动复位和手动复位,上电自动复位是再加电瞬间电容通过充电来实现的,其电路如图3.2所示。在充电瞬间,电容C通过复位电阻R充电,RST端出现正脉冲,以复位。只要电源VCC的上升时间不超过1MS,就可以实现自动复位,既接通电源就完成了系统的复位初始化,手动复位是通过按钮实现的。

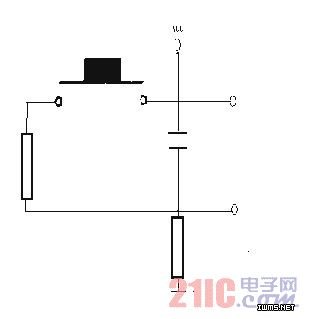

图3 复位电路

  3.8 时钟电路的设计

  任何一块单片机的正常工作都离不开时钟信号,本设计中利用8951内部的高增益反相放大器,外加石英晶体以及两个电容就构成了稳定的自激振荡器。给单片机提供了时钟信号,保持单片机按正常的时序工作。

图4 时钟电路

上一页  [1] [2] [3] [4]
