2 PWM控制过程的分析
2．1 PWM的产生机制
    本文采用调制法产生PWM波形，采用等腰三角波作为载波，因为等腰三角波上任一点的水平宽度和高度成线性关系且左右对称，当它与任何一个平缓变化的调制信号波相交时，如果在交点时刻对电路中开关器件的通断进行控制，就可以得到正比于信号波幅值的脉冲，这正好符合PWM控制的要求。

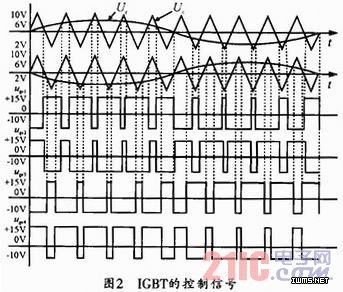

    本文设置三角波频率为550Hz，正弦波频率为50Hz，通过调制法得到每个IGBT的PWM波形图如图2所示。

2．2 死区补偿
    在电压型逆变电路的PWM控制中，同一相上下两个桥臂的驱动信号都是互补的。但由于IGBT的截止时间约为200多纳秒，导通时间约为100多纳秒，开通速度比关断速度快。如果在一个IGBT截止的同时让此桥臂的另一个IGBT导通，将会出现上下两个桥臂直通而短路的现象。为了防止发生这一现象，必须在开通和关断信号之间设置一个死区时间，因而理想的调制信号和开关管输出的实际信号之间存在偏差。死区时间的存在导致输出电压波形产生畸变，降低了基波幅值，增加了负载的谐波损耗。
    为了避免桥臂直通设置的死区时间虽然宽度很小，仅占开关周期的百分之几，单个脉冲不足以影响整个系统的性能，但由于开关频率较高，其积累效应足以使输出波形发生畸变并产生谐波干扰，所以有必要对死区效应进行补偿。

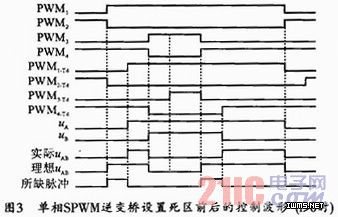

    在图1所示的单相SPWM逆变电路中，设置死区前后的控制波形如图3所示。

    由图3可知，由死区及续流所致，当i>0时，正向脉冲较理想时减小了Td，负向脉冲增加了Td；当i<0时，情况相反。
