2．3 输出电压和输出电流的分析

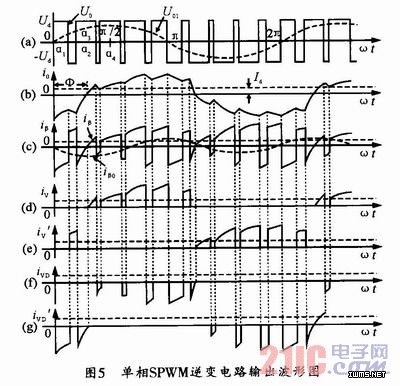

    图5(a)和(b)分别为输出电压和输出电流的波形，从图中可以看出输出电流的相位比输出电压滞后φ个角度。为了便于对器件的选择，将输出电流的波形进行了分解。

    其中Id为输出电流的有效值，iβ0为器件上电流的基波分量，iβ为器件上的电流。

3 实验与结果
    本文以三角波频率550Hz，正弦波频率50Hz为例介绍了死区补偿的方法，但在实际应用中三角波频率要大得多，这里选取550Hz目的是为了便于分析。
    在实验中，开关频率为10kHz，正弦波频率为50Hz，取L1=1．15mH，L2=0．1mH，C=90μF，负载为纯阻性，满载时为8欧姆，死区时间Td设置为2μs。

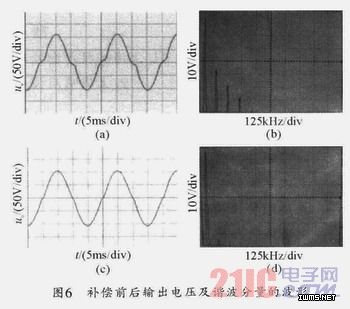

    通过实验得出补偿前后的波形图如图6所示。

4 结束语
    在死区时间内，由于续流的缘故输出电压波形发生了畸变，通过对波形进行等效的补偿可以得到准正弦波。推理和实验均证明该方法能较好地对逆变器桥路输出电压进行补偿。该方法简单实用，易于实现，具有一定的工程使用价值。
