摘要:为了更好的了解脉冲宽度调制控制技术及其在实际电路中的应用,文中以单相SPWM逆变电路为控制对象,分别从PWM的产生机制、死区补偿和输出电压与输出电流等方面详细介绍了死区补偿的一种方法。并对逆变器的工作模态、电流回路做了具体的分析。文中结合图表和文字说明进行分析,形象直观、简洁易懂。
关键词:死区补偿;脉冲宽度调制;逆变器
桥式PWM逆变器中,为了防止同桥臂开关器件直通,需要在其互补驱动信号中设置死区,但同时会导致输出电压基波幅值降低并产生低次谐波等。为改善输出电压波形,可采取多种方法,相关资料也介绍了死区补偿的方法,但未能采用图文形象、直观的介绍死区补偿的过程,而采用纯数学推理和文字说明较抽象,不易理解。本文详细介绍了一种死区补偿的方法。
1 单相桥式PWM逆变电路

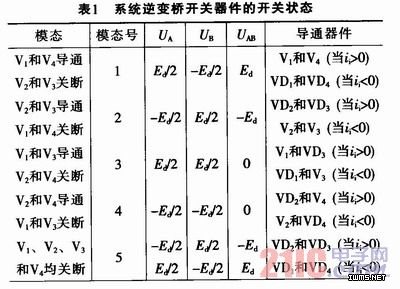

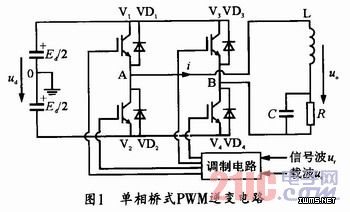

在采用IGBT作为开关器件的单相桥式PWM逆变电路中,假设负载为阻感负载。工作时V1和V2的通断状态互补,V3和V4的通断状态也互补。逆变桥的主回路由左右桥臂组成,每个桥臂有两个IGBT,每一个开关器件都有一个PWM波控制其导通,且同一桥臂上的两功率开关器件不能同时导通,否则会导致直流电压短路。考虑到在感性负载下二极管VD1、VD2、VD3、VD4存在着续流的现象,且逆变桥同一桥臂上的两个IGBT不能同时导通,所以在逆变电路中存在着五种开关状态,具体情况如表1所示。单相桥式删逆变电路如图1所示。
