由于在死区时间内，存在V1、V2、V3、V4都不导通的情况。当电路为阻感负载时，由于电感中的电流不能突变，所以电路会在死区时间通过续流二极管续流。
    通过比较可知，因为续流的缘故，死区时间内A、B点的电位不再为零。当i>0时，VD2、VD3续流形成回路，A端电位UA为-Ed／2，B端电位UB为+Ed／2；当i<0时，VD1、VD4续流形成回路，A端电位UA为+Ed／2，B端电位UB为-Ed／2。
    A、B两点之间电压分别为，UAB=UA-UB，UAB'=UA'-UB'，可以看出，原来处于死区时间内电压为0的区域在续流的作用下变得有电压了。电压的大小由电流的方向决定，当i>0时，VD2、VD3续流形成回路，输出电压UO=UA-UB为-Ed；当i<0时，VD1、VD4续流形成回路，输出电压UO=UA-UB为+Ed。
    由于受续流的影响，输出电压和输出电流存在相位差φ，降低了系统的功率因素。为了提高功率因数，需要对波形进行死区补偿。

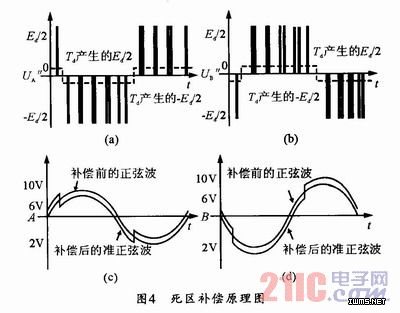

    图4是在死区时间Td内A点和B点的电位。图中虚线部分面积和Td时间内产生的UA"(或UB")的面积大小相等。

    设置死区后的PWM波形会发生形变，使其稍稍偏离正弦波。这时需要对IGBT在死区时间中功率的减小做出补偿。将图4(a)中的虚线部分补偿给ur得到图4(c)，将图4(b)中虚线部分补偿给反向正弦波得到图4(d)，从而实现了在死区时间内功率损失的补偿。
