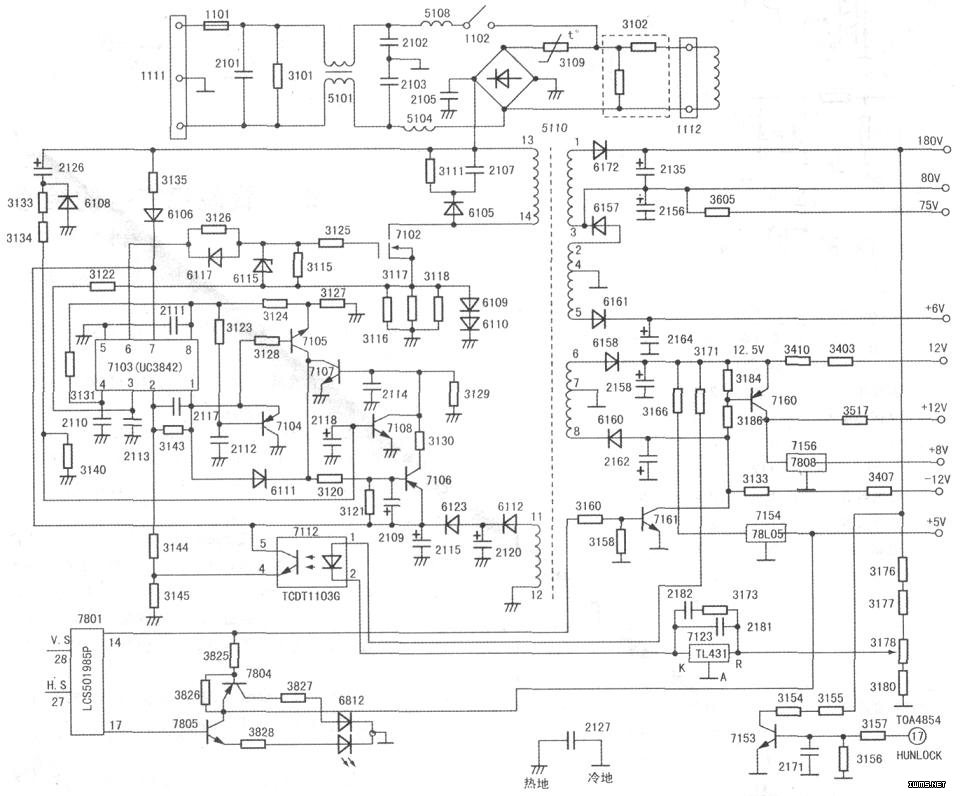

根据飞利浦105E11彩显主电源实物绘出的电源电路图（见下图），介绍其工作原理与故障检修思路。

　　一、工作原理简述
　　
　　1．输入与整流滤波电路
　　
　　220V交流市电通过保险管1101后进入由3101、2101～2103、5101组成的干扰抑制电路，一方面滤除电网中的高频杂波，另一方面也抑制开关电源产生的高频干扰，以防污染市电。经抗干扰处理后的220V市电，分两路输出：一路经电感5108、负温度系数热敏电阻3109抑制浪涌，再经整流桥6101整流、2105滤波后，得到大约330V的直流电压。另一路送到显像管消磁电路。

　　消磁电路由正温度系数的热敏电阻3102和消磁线圈组成。在接通电源开关后，市电电压便经消磁电阻限流，在消磁线圈中产生一个由强变弱的交流磁场，完成对显像管及其附件的消磁。

　　2．开关电源的启动
　　
　　经整流、滤波得到的300V脉冲直流电压，一路经开关变压器5110(13)~(14)绕组直接加至开关管7102的漏极D，另一路通过3135、6106与2115构成的启动电路，对2115充电。随着充电时间延长，2115两端电压不断上升，当该电压高于16V时，脉宽调制集成电路7103(UC3842)开始启动。开关电源启动后，输出不同的电压，供后级电路。

　　与此同时，开关变压器5110(12)-(11)绕组产生的自感脉冲电压，经6112、6123整流，2120和2115滤波后为7103的⑦脚提供启动后的工作电压，维持开关电源的正常工作。

　　3．稳压控制电路
　　
　　该机稳压控制电路主要由7103、光电耦合器7112、精密取样集成电路7123及取样电阻3178、3180等组成。其作用是由取样电路将开关电源输出的直流电压变化检测出来，通过脉冲宽度控制电路来改变输出开关脉冲的占空比，进而控制开关管导通时间，使输出端电压下降到正常值，实现稳压控制。

　　当市电电压升高或负载变轻引起输出端电压升高时，取样电路使7123(TL431)的R端电压升高、K端电压降低，光电耦合器7112①、(2)脚间的发光二极管发光强度加大，④、⑤脚的光电管导通程度加强，促使7103⑥脚输出开关脉冲的占空比下降，使开关管的导通时间缩短，开关变压器5110的储能下降，最终达到使输出电压趋于稳定的目的。若180V输出端电压下降，则稳压过程相反。

　　4．脉冲整流输出电路
　　
　　(1)经6172、2135整流滤波后产生的180V电压，为二次电源电路供电。

　　(2)经6157、2156整流滤波后产生的80V电压，为视频输出、激励等电路供电。

　　(3)经6161、2164整流滤波后产生的6V电压，为显像管灯丝供电。

　　(4)经6158、2158整流滤波后产生的125V

　　电压，分四路输出：第一路经3410、3403分压限流后的12V电压，为场输出电路提供正电源；第二路经3166限流、7154稳压产生的5v电压，为微处理器等电路供电；第三路经3171限流，为光电耦合器7112发光二极管供电；第四路经7160控制后，产生12V左右的电压，再经两路输出，一是经3517限流，为电源控制／扫描电路TDA4854供电，二是经7156(MC7808)稳压产生的8V电压，为机内其他小信号处理电路供电。

　　5．保护电路
　　
　　(1)防浪涌保护：由于300V滤波电容2105（150μF/450V）的容量较大，为防止开机瞬间的浪涌电流烧坏整流桥堆6101，同时保护开关管7102在电源启动时免遭大电流的冲击，故在市电输入回路中串入了负温度系数的热敏电阻3109。在刚接通电源时，3109为冷态，其阻值为6Ω（阻值与温度有关），能使浪涌电流控制在允许的范围内。随着通电时间的延长，其阻值可减少至几乎为零，从而减少它上面不必要的热损耗。

　　(2)尖峰脉冲吸收回路：由3111、2107、6105构成尖峰脉冲电压吸收回路。在开关管7102截止期间，将开关变压器5110的(13)-(14)绕组感应的反相尖峰脉冲电压释放，以避免7102因漏极电压过高而被击穿。

　　(3)开关管保护：6115是防止开关管7102过激励损坏的稳压管。6117是防止7102截止瞬间因存储效应损坏的泄放电路。

　　(4)PWM控制芯片保护：开关管1102击穿后，300V电压经7102、6109、6110到地构成回路，使保险管1101迅速熔断，以免取样电阻3116、3117、3118因过流而损坏，并危害7103。

　　(5)欠压保护电路：当7103(UC3842)的启动电压低于16V时，UC3842不能启动，其⑥脚无脉冲电压输出，开关电源电路不能工作。当UC3842已启动，但负载的过流使5110的感抗下降，其反馈绕组输出的工作电压低于11V时，UC3842(7)脚内部的欠电压保护电路动作，UC3842停止工作，避免开关管7102因激励不足而损坏。

　　(6)过压保护电路：该电源具备较为完善的过压保护功能。当输出电压过高时，由反馈绕组(11)-(12)输出脉冲整流滤波得到的电压也过高。当2115两端电压超过一定值时，三极管7106、7107相继导通，7103①脚（误差放大器的输出端）拉至低电位(0.6V左右)，导致7103(UC3842)内部锁存器置位。锁存器置位后，7103的⑥脚无脉冲电压输出，开关管7102关断，完成过压保护的功能。因7106、7107组成可控硅式电路（自锁电路），所以，只有故障排除后，保护状态才能解除。

　　(7)过流保护电路：当负载过流引起开关管7102的S极电流增大时，在3116、3117、3118两端产生的电压降也增大．UC3842的③脚（电流检测端）电位升高。当该电压上升到1V时，关断UC3842内部RS触发器，使其⑥脚没有脉电压输出．开关管7102停止工作，不致被损坏。

　　(8)软启动保护：开机瞬间，2112两端电压为0V．7104导通，UC3842的①脚为低电平。由于①脚是误差放大器的输出端，所以UC3842⑥脚输出的开关脉冲占空比受到限制，避免开机瞬间稳压控制电路未及时进入工作状态，而可能损坏开关管7102等问题。当2112两端的充电电压达到一定值后．7104截止，软启动电路作用结束。

　　6．工作／节能状态控制电路
　　

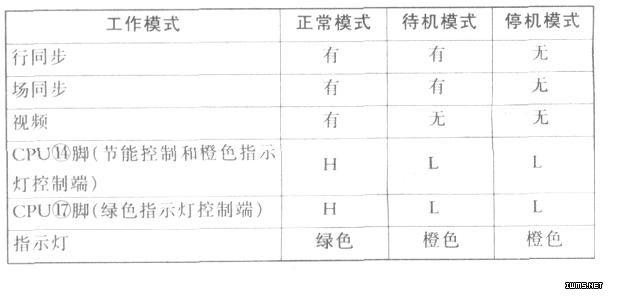

　　该显示器在VESADPMS信号的控制下有正常、待机和停机3种模式，其对照如下表所示DPMS功能是通过主机的控制来实现的。当键盘或鼠标在设置时间内不工作时，系统就将在DPMS模式下设置同步信号，使该机进入节能状态。在节能状态下只要移动鼠标或操作键盘，主机显示卡便输出行、场同步信号，显示器会自动进入工作状态。

　　下面以正常模式和待机模式为例进行说明。

　　正常模式：当计算机主机处于正常工作状态时，由显卡输入的行、场同步信号被微处理器7801检测识别后，从微处理器的a多脚输出高电平，使7161、7160相继导通。于是，一次电源有正常的12V和8V电压输出。这样，整机受控电源全部接通，显示器正常工作。

　　待机模式：当只有行同步信号时，微处理器7801从(14)脚输出待机低电平信号，控制7161、7160截止，显示器无正常的12V和8V电压输出，行场扫描电路因没有供电而停止工作。此时，微处理器的a多脚的低电平信号经3825控制7804导通，使电源指示灯6812内的橙色发光管发光。同时，微处理器(17)脚输出的低电平信号，控制7805截止，使电源指示灯6812内的绿色发光管熄灭，表明该机进入待机工作状态。
