开关电源故障的重要表现为输出电压异常，进而导致无显示、无光栅、指示灯不亮或光栅异常等故障。

　　1．开机即烧保险出现此故障可能的原因有：抗干扰电容2101击穿；消磁电阻短路；整流桥6101有一臂击穿；300V滤渡电容2105或电源开关管7102击穿。

　　2．开机后输出端电压为零输出电压为0V有两方面原因：一是开关电源本身未工作；二是保护电路动作，如过压、欠压故障。具体检修步骤如下：

　　(1)先测300V滤波电容2105两端有无300V直流电压。若没有，说明是交流电网输入至整流滤波电路的故障，应检查电源线是否通、电源开关是否接触良好、负温度系数热敏电阻是否开路。

　　(2)若电源开关管7102漏极有300V电压，开关电源无输出，就要检查控制集成块7103⑦脚电源启动端是否有16V启动电压。

　　若无启动电压，一般是电压启动电路故障，如启动限流电阻3135开路、整流二极管6106、滤波电容2115损坏等。

　　(3)若7103⑦脚有正常启动电压，应检查其(8)脚是否有5V电压输出。若没有，说明7103（UC3842）损坏。

　　(4)若上述检查均正常，则可能是稳压控制电路异常，过压保护电路动作。由于7103⑦脚电压正常，故可排除市电输入过压或欠压的问题。检查7103①脚电压，若为0.6V左右，说明稳压控制电路异常，应着重检查光电耦合器(TCDT1103G)和精密稳压源(TL431)。

　　(5)若上述检查均未发现异常，可断开7103⑥脚进行检查。若无驱动电压输出，则极有可能是自馈电路异常；若有正常输出，则是(6)脚至开关管G极的保护电路元件损坏或电路开路，也有可能是开关管本身有开路性故障。

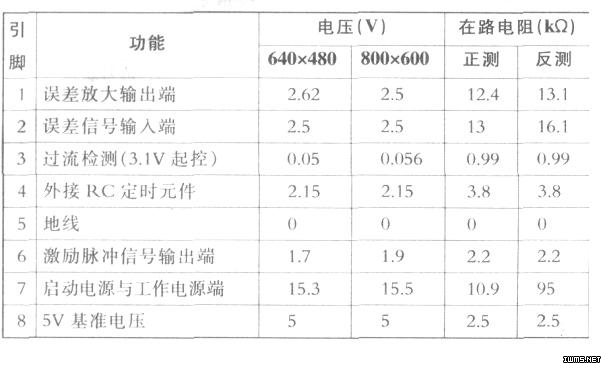

　　下表给出了UC3842的引脚功能与实测数据，供维修时参考。

 　　3．输出电压低
　　
　　该故障原因主要有三个：一是负载电路有元件短路；二是自馈电路异常；三是稳压控制电路异常。检修时，应先根据故障现象缩小检查范围，再进行检修。具体步骤如下：

　　(1)通电后，听电源是否发出“吱吱”叫声。若是，说明电源负载电路有短路，可逐一断开开关变压器次级负载试之。同时，注意检查该路高频整流二极管是否击穿、滤波电容是否击穿或失容。若断开某路负载后开机，电压恢复正常，则表明故障就在此路中。

　　(2)通电后，若绿色指示灯闪烁，机内有“嗒嗒”声，UC3842⑦脚电压在11V-15V之间跳变，则说明UC3842内部电路基本正常，故障在UC3842⑦脚外接二次供电电路，即自馈电路。应重点检查6112，6123是否开路或虚焊、滤波电容2120是否严重漏电。

　　(3)若主电压输出过低且稳定，则表明故障在稳压控制电路、脉宽调制集成电路7103( UC3842)，可用替换法确诊。

　　4．主电压输出过高且不可调
　　
　　无论哪类开关电源，输出电压高的故障部位均在稳压控制电路。对于本机开关电源来讲，故障在3176，3177、3178，3180组成的取样电路，7123( TL431)为核心组成的比较放大电路，7112( TCDT1103G)及7103②脚内外部组成的误差电压输入电路。可按下述步骤检查：

　　(1)短路光电耦合器7112④、⑤脚，通电，若主电压下降，则说明7103②脚内外部误差电压输入电路正常，故障在7112或7123组成的比较放大电路或取样电路。

　　确定故障部位后，再将光电耦合器7112②脚用导线对地直接短路，通电，若主电压仍高，则应检查或更换7112、3171、2158、7154。若7154击穿短路，则面板指示灯不亮。

　　将光电耦合器7112②脚对地短路后，若主电压下降，则可判定故障在7123及取样电路。常见故障有3178接触不良、3176或3177阻值变大。7123性能不良可用替换法判断。

　　提示：采用短路法来判断输出电压过高故障的部位时。在短路光电耦合器前，一定要弄清其电路，千万不能将光电耦合器的①、②脚短路，以免故障扩大，造成不必要的损失。

　　5．电源始终处于节能模式
　　
　　此时，可通过电源指示灯发光状态进一步判断故障部位。若为橙色，说明同步信号输入电路或微处理器电路异常；若为绿色，说明节能控制电路异常。

　　确定故障在节能控制电路后，应重点检查受控三极管7160。实际维修中，该三极管极间开路较为常见。更换即可排除故障。
