Multisim 10中直流工作点分析方法是对电路进行进一步分析的基础，主要用来计算电路的静态工作点，此时电路中的交流电源将被置为零，电感短路，电容开路。进行静态工作点分析时需将电路的节点编号显示在电路图上(见图1)，并需要选择待分析的节点编号。依次执行Simulate／Analyses／DC Operating Point(直流工作点)分析命令，设置图1中1，2，u01，u02，Iprobe2，Iprobe3为输出节点(变量)，得到图2所示的静态工作点分析结果：Ie=1．48 mA，IC1=Ic2=0．732 mA，Uc1=Uc2=4．68 V，所测参数与式(1)～式(3)分析结果基本一致。

　　3 参数扫描分析

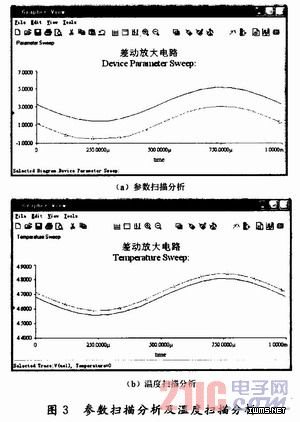

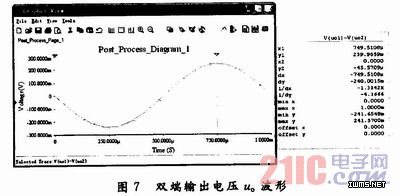

　　参数扫描分析用来研究电路中某个元件的参数在一定范围内变化时对电路性能的影响。选择图1中电阻Re为参数扫描分析元件，分析其阻值变化对电路输出波形的影响。图1差动放大电路设置为交流信号输入方式，设置正弦波输入信号频率为1 kHz、幅值为150 mV，依次执行Simulate／Analyses／Parametet Sweep(参数扫描)命令，设置扫描方式为Linear(线性扫描)，设置电阻Re扫描起始值为5 kΩ，扫描终值为7．5 kΩ，扫描点数为3，设置输出节点为u01，得到如图3(a)所示参数扫描分析结果。当Re=5 kΩ时，由于T1管的静态工作点偏高，其输出电压u01产生了饱和失真。可见，Re阻值的变化影响差动放大电路的静态工作点。
