5．3 交流信号测试

　　5．3．1 单端输出

　　在图1电路中两输入端分别加入交流差模信号(函数信号发生器的输出端接ui1、地端接ui2，构成单端输入方式)及交流共模信号(函数信号发生器的输出端同时接ui1，ui2)，设置正弦波输入信号频率为1 kHz、幅值为10 mV。

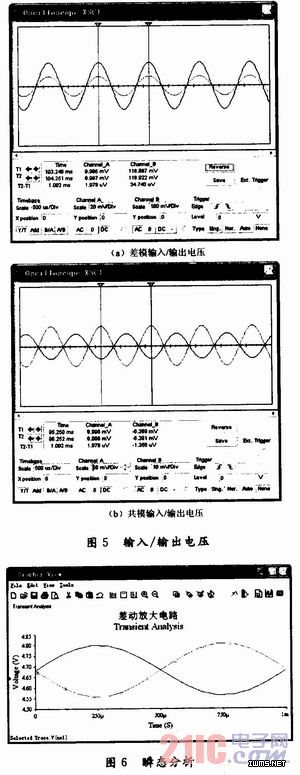

　　通过示波器观测差模、共模信号输入波形和单端输出波形如图5所示。由示波器测得：差模单端输出电压的幅值约为119mV，Aud2=11.9；共模单端输出电压的幅值约为6．4 mV，Auc1=-0．64。单端输出测试参数与式(5)、式(6)分析结果基本一致。

　　5．3．2 双端输出

　　由于Multisim 10提供的示波器不能直接测量uo两端的电压波形，因此需通过后处理器对双端输出电压进行观测。在进行后处理之前需要对电路进行瞬态分析，然后将瞬态分析结果进行后处理。瞬态分析是一种非线性电路分析方法，可用来分析电路中某一节点的时域响应。在进行瞬态分析时，Multisim 10会根据给定的时间范围，选择合理的时间步长，计算所选节点在每个时间点的输出电压，通常以节点电压波形作为瞬态分析的结果。图1电路设置为交流差模信号输入方式，设置正弦波输入信号频率为1 kHz、幅值为10 mV，依次执行Simulate／An-alyses／Transient Analysis(瞬态分析)命令，选择图1电路中节点uo1，uo2的电压作为输出变量，得到如图6所示的瞬态分析结果。可见，uo1，uo2大小相等、相位相反。后处理器(Postprocessor)是专门对仿真结果进行进一步计算处理的工具，不仅能对仿真得到的数据进行各种运算，还能对多个曲线或数据之间进行数学运算处理，并将结果绘制到曲线图或图表中，绘制的结果表现为“轨迹线”的形式。

　　依次执行Simulate／Postprocessor(后处理器)命令，选择对图6瞬态分析结果中两个节点(uo1，uo2)输出电压进行减法运算，得到的差模信号双端输出电压uo波形如图7所示。由图7可测得uo的幅值约为242 mV，计算Aud=-24．2，双端输出测试参数与式(4)分析结果基本一致。图1电路设置为交流共模信号输入方式，通过瞬态分析和后处理器测得共模信号双端输出电压uo幅值仅为0．062μV，Auc=6．2×10-6。可见，差动放大电路对共模信号具有很好的抑制作用。

　　6 结语

　　应用Multisim 10软件对差分放大电路进行仿真分析，结果表明仿真与理论分析和计算结果一致，应用Multisim进行虚拟电子技术实验可以十分方便快捷地获取实验数据，突破了在传统实验中硬件设备条件的限制，大大提高了实验的深度和广度。利用仿真可以使枯燥的电路变得有趣，复杂的波形变得形象生动，并且不受场地(可以在教室、宿舍)，不受时间(课内、课外)的限制，通过教师演示和学生动手设计、调试，不但可以使学生更好地掌握所学的知识，同时提高了学生的动手能力、分析问题和解决问题的能力。
