天津奥的斯TOEC-40电梯抱闸电路原理分析
来源:本站整理  作者:佚名  2011-09-02 08:52:47



  整流电源RF1正端→保险5→上行接触器常开点U(下行接触器常开点D并联)→限流电阻R(零速继电器常开点ZRS并朕)→限流电阻Bl→抱闸线圈B→运行接触器常开点UD→整流电源RF1负端。

  1.松闸

  轿厢关门到位→微机发出启动信号←U(D)启动接通→UD接通→抱闸线圈B全电压得电→松闸→电梯运行。

  抱闸线圈全电压得电后→电梯运行→零速继电器ZRS失电→限流电阻R释放串入抱闸电路→回路电流减小→小电流维持抱闸线圈B得电→维持松闸,抱闸线圈B发热减小,以增加寿命增加可靠性。

  2.抱闸

  当微机发出停车信号→U或D失电→UD失电→抱闸线圈B失电→电动机抱阐制动→同时ZRS零

  速继电器得电→限流电阻B短接,为下一次可靠抱闸即抱闸线圈B全电压得电做好准备。

  3.抱闸线圈B断电保护电路

  当抱闸线圈B由得电到断电时,由于电磁感应而产生高电压,通过限流电阻R及二极管D将该高电压释放,防止损坏线圈和干扰其他电子设备。

  4.门机和抱闸电源保护电路

  BPR保护继电器线圈接在门机和抱闸整漉电源RF1上,当整流电源RF1不正常时→BPR线圈失电→换速继电器SDP失电→U或D失电(开关门主回路也失电)→电梯无法启动,得到安全保护电梯的目的。

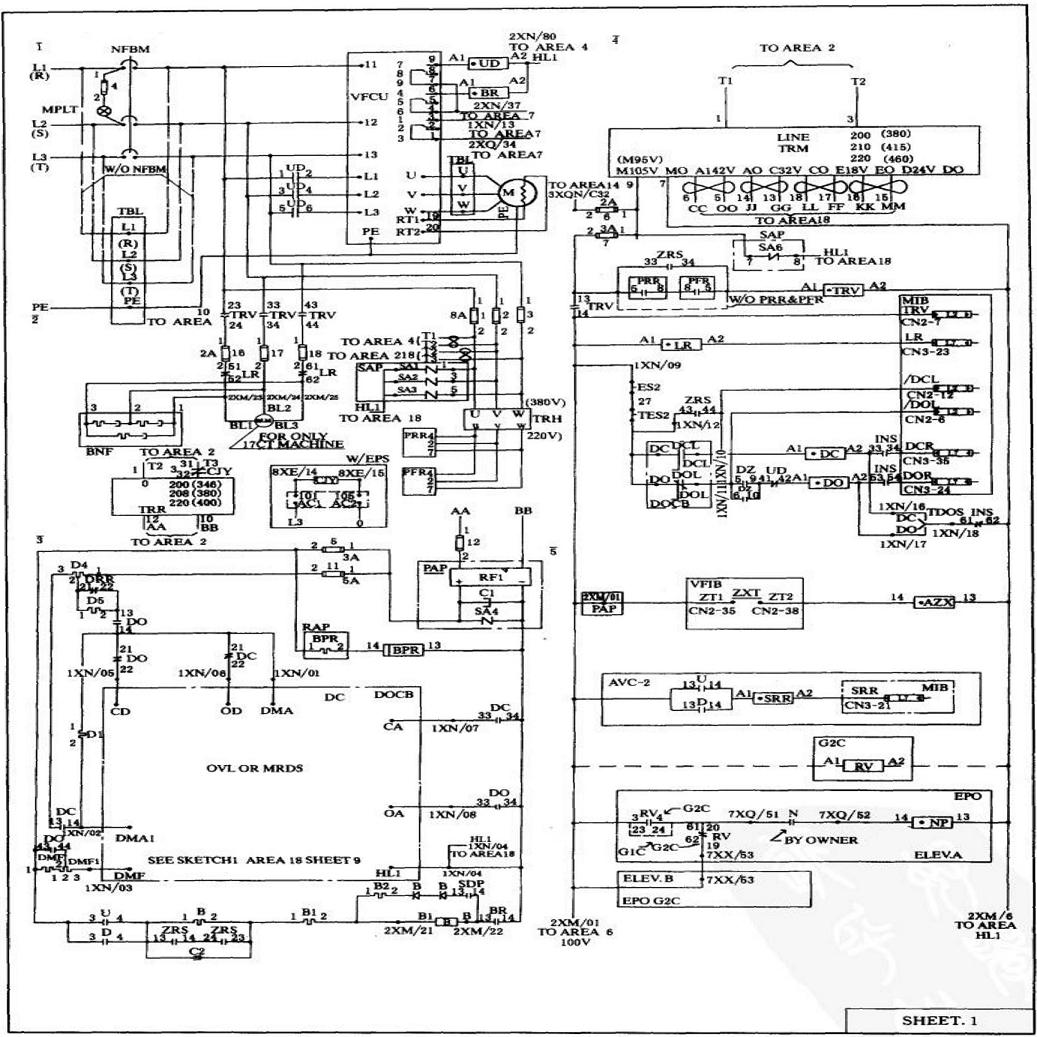

  如下雨所示:
