～105V→保险7→热继电器常闭点IP→电压继电器常开点TRV→上行接触器常开点U（下行接触器常开点D并联）→运行接触器UD→～105V。
1．电梯上行UD控制电路
～105V→保险7→热保护继电器常闭点IP→变压器电压继电器常开点TRV，上行接触器常开点U→运行接触器U/D→～105V。
2．电梯下行UD控翻电路
～105V→保险7→热保护继电器常闭点IP→变压器电压继电器常开点TRV→下行接触器常开点D→运行接触器U/D→～105V。

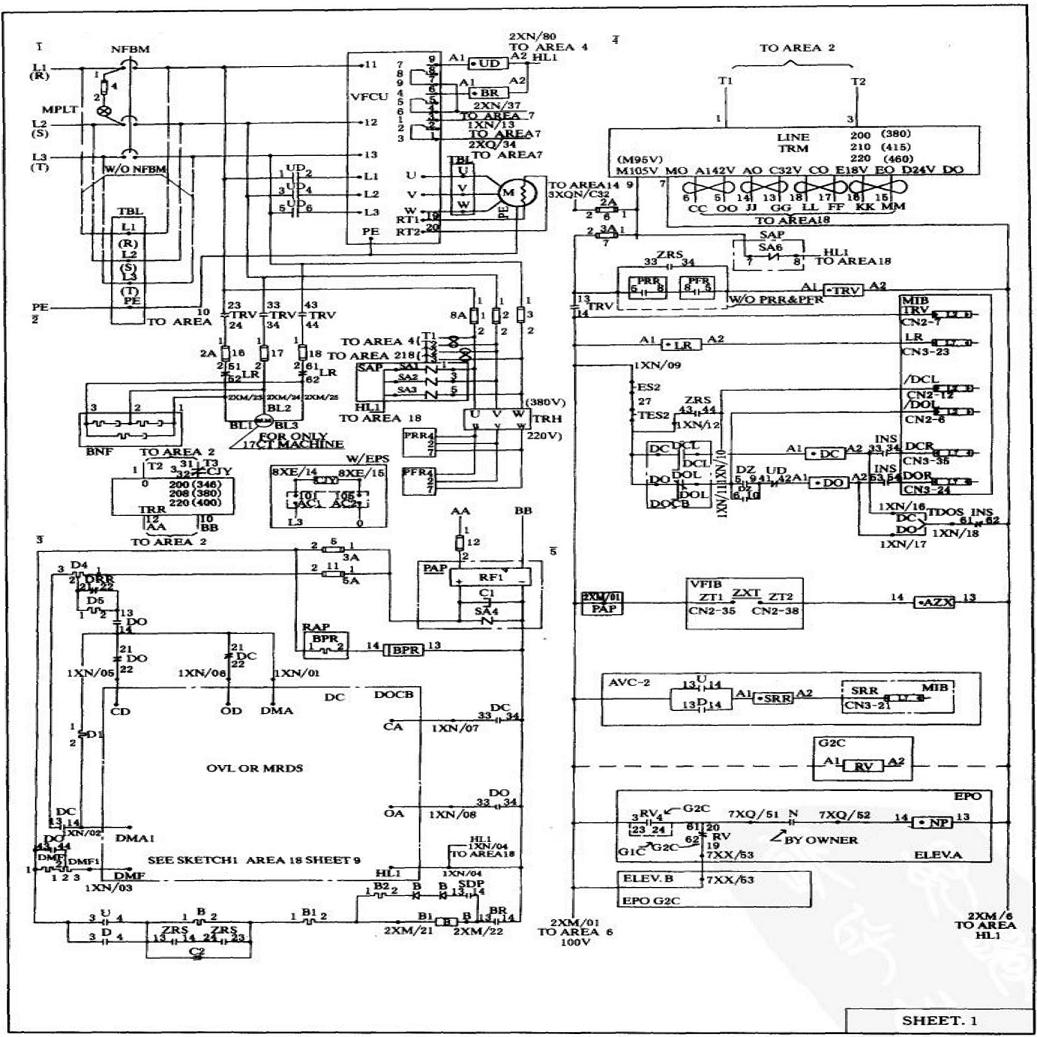

如下图所示：
