天津奥的斯TOEC-40电梯门机控制回路原理分析
来源:本站整理  作者:佚名  2011-09-02 08:52:49



  1.开门控制回路

  ~100V→保险7→热继电器常闭点IP→电压继电器TRV常开点→开门到位开关DOL常闭点→门区继电器常开点DZ→运行接触器辅助常闭点D→开门继电器线圈DO→检修继电器常开点INS→微机驱动板MIB。

  正常时INS通→平层后运行接触器UD常闭点通→门区继电器DZ通→开门到位开关DOL通→开门条件具备时微机发出开门信号→经L7电平转换后开门继电器DO得电→开门主回路接通→门机开门→开门到位时→开门到位开关DOL断开→开门继电器DO失电→开门结束。

  2.关门控制同路

  ~100V→保险7→热继电器常闭点IP→电压继电器常歼点TRV→零速继电器常开点ZRS(关门到位开关常开点DCL并联)→关门继电器DC→检修继电器常开点INS→微机驱动板MIB。

  正常时IP、TRV、INS通→平层后零速继电器ZRS通→满足关门条件时微机驱动板MIB发出关门信号→经L7电平转换后关门继电器DC得电→关门主主回路接通→开机关门→门到位开启DCL接通→保持关门继电器DC得电→在电梯运行过程中保持可靠关门。区继电器常开点DZ→运行接触器辅助常闭点UD→开门继电器线圈DO→检修继电器常开点INS→微机驱动板MIB。

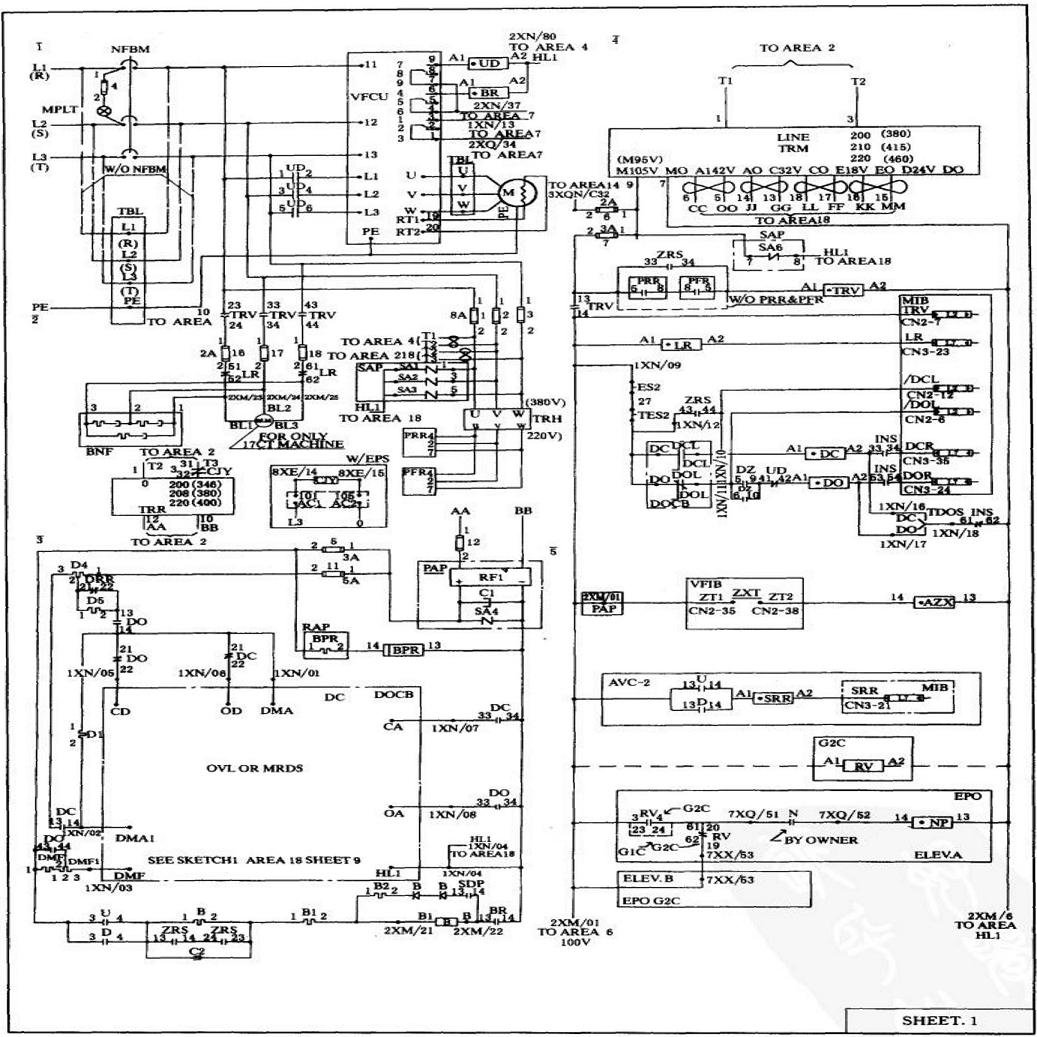

  如下图所示:
