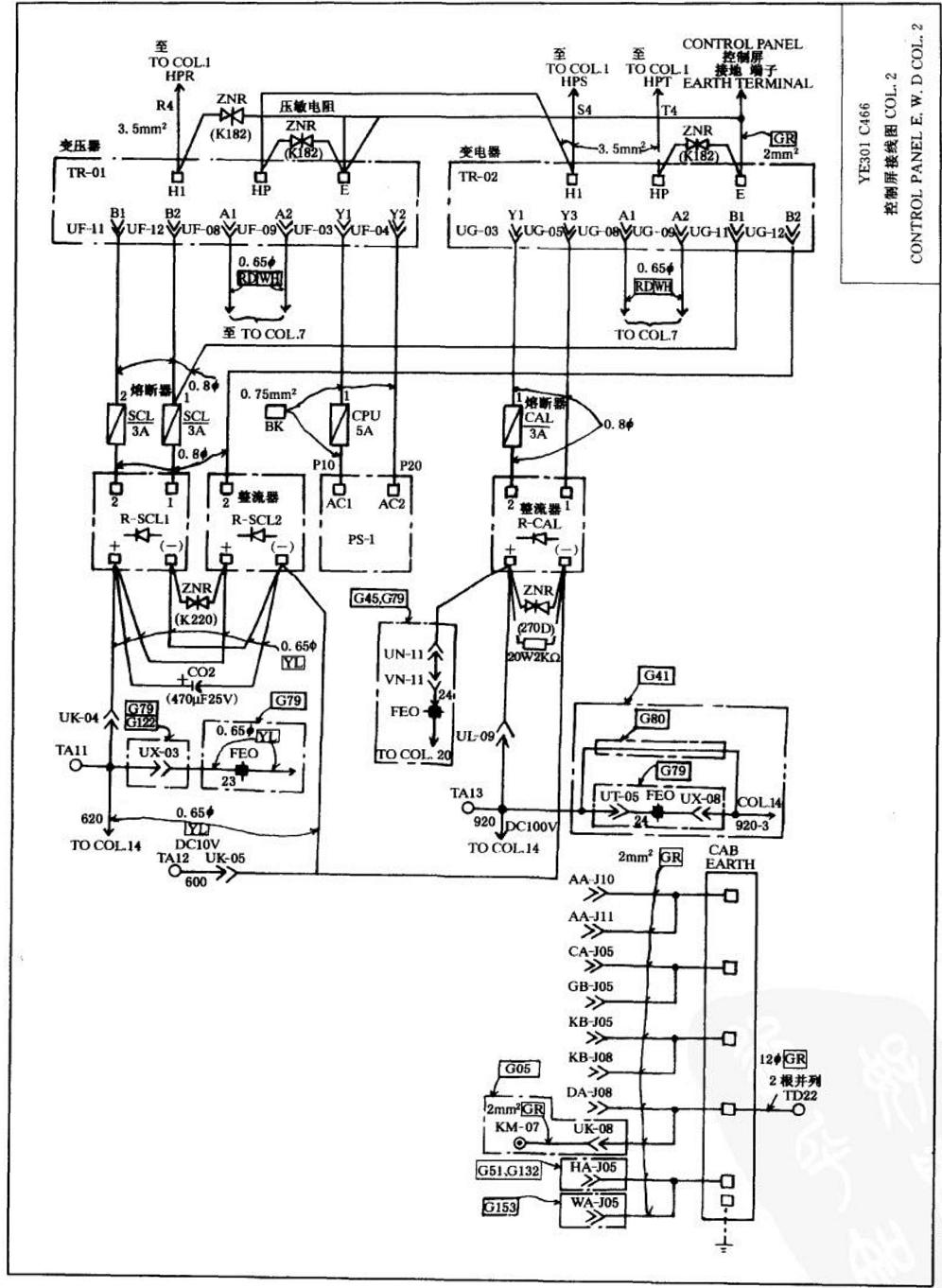

三菱电气图1中，两台变压器TR-01、TR-02，输入端R4、S4、T4三相电源，每个端线对中心E均为220V，变压器次级第一组由TR-01的Bl、B2和TR-02的Bl、B2经SLC保险和整流器R-SCL1、R--SCL2整流后由620线对600线输出直流10V，供给串行通讯电源。

　　TR--01及TR-02次级的第二组由TR-01的Al、A2端供给El电子板;TR-02的Al、A2端供给El电子板DC+15V直流电源。

　　变压器次级第三组由TR-01的Yl、Y2端经保险管CPU及整流器PS-1输出稳压DC+5V电源供微机工作。

　　变压器次级的第四组由TR--02的Y1、Y3端输出经保险CAL及整流器R-CAL，从920、900线输　出DC+100V供呼梯按钮灯电源。

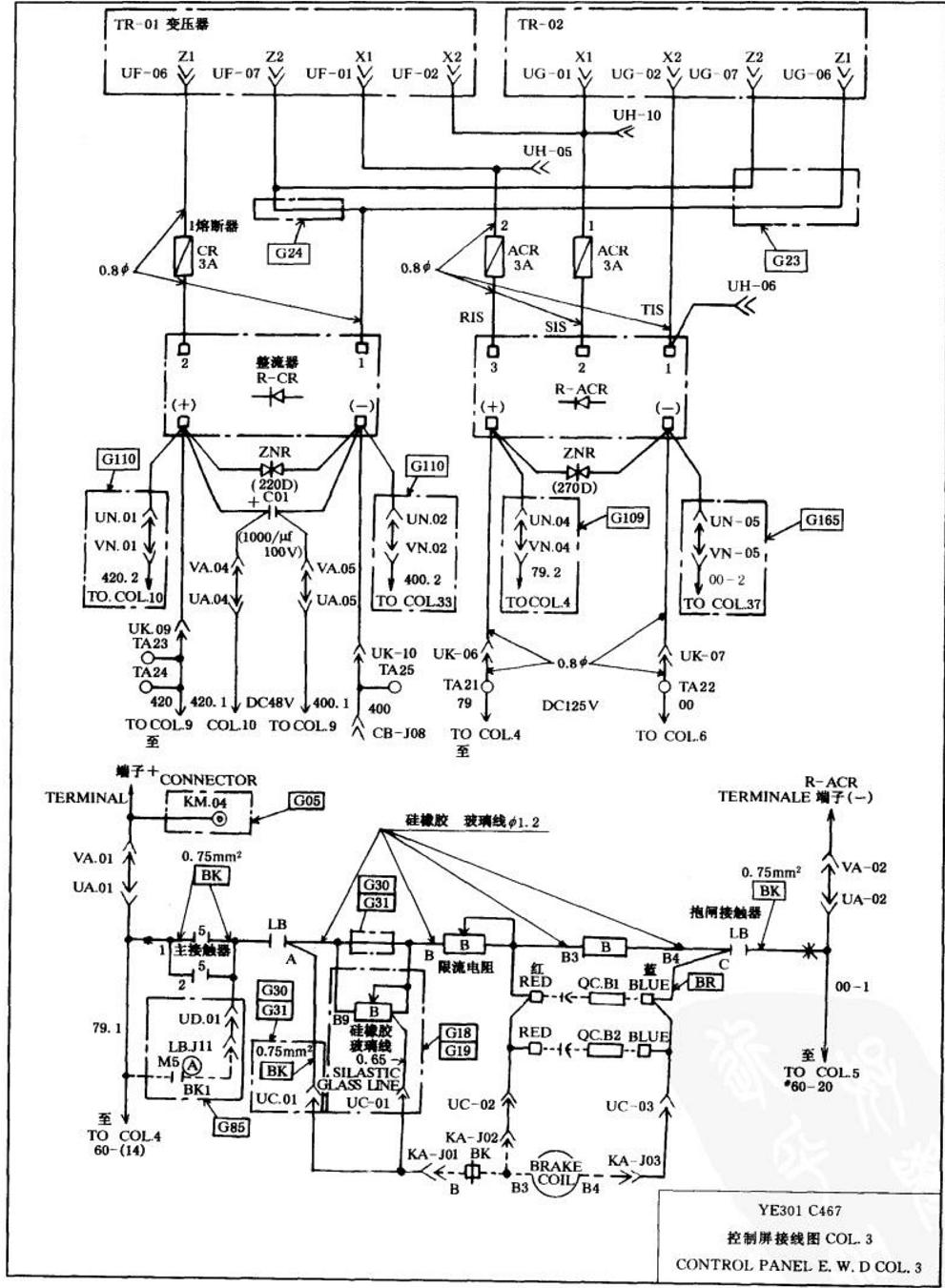

　　三菱电气图2中，变压器TR-01、TR-02的次级输出端El、E2经保险CR及整流器R-CR，经

420、400线输出DC48V供继电器、开关及平层信号电源。

　　图3-4中的变压器TR-01、TR-02的次级输出端Xl、X2经保险ACR→RIS、SIS、TIS三相电源→整流器R-ACR→79、00线输出DC+125V电源，供给厅门锁、轿门门锁、接触器、抱闸线圈，安全回路、门电动机系统电源。RIS、SIS、TIS三相电源经电阻D--A供给相序检测信号。
