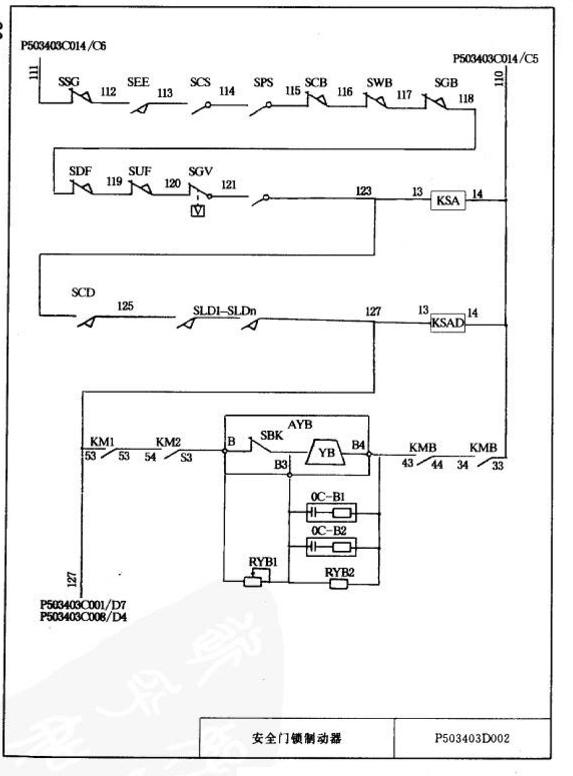

安全继电器KSA控制电路由SSG安全钳等开关、SEE安全窗开关、SCS轿顶运行检修开关、SPS底坑急停开关、SCP轿厢缓冲器开关、SWP对重缓冲器开关、SGB限速器开关、SCD轿门锁开关，SLD1～SLDn层门联锁开关所控制的。安全继电器回路中只要有一个安全触点开关动作，KSA释放，使电梯停止运行。KSA的常开点5～9安全触点信号送到输入模块I/0+3输入端，参与PLC的内部逻辑运算，所有安全触点都正确时，PLC才能发出电梯运行信号。

　　当电梯运行失常越过顶层或底层时，上下强迫减速开关使电梯减速运行，而后又有上下极限开关动作，使电梯停止，最后还有缓冲器开关，使电梯断电停车。

　　抱闸回路：当电梯上述安全回路正常，轿、厅门全部关到位，主回路接触器KM1、KM2吸合时，DC125V接通抱闸线包AYB控制回路，抱闸线包在全电压下快速吸合实现电动机松闸，松阐后SBK常闭点断开，使线圈经RYB1分压后在较低的维持电压下工作，使线圈AYB电流域小，温升低寿命加长。

　　如下图所示：
