1．抱闸电路

　　llOV DC电源10→上行接触器S常开点及并联的下行接触器X常开点→制动继电器两常开点JDZ串联→强激继电器常开点JJR并联限流电阻RZ1及并联消波电容CZ和CZl→抱闸线包DZZ及并联释放电阻R22→安全继电器常开点JY→110V DC电源负端11。

　　2．门机回路

　　(1)励磁电路：110V DC正端10→门机开关DOOR→门直流电动机励磁绕组→门机开关DOOR→DC110V负端11。

　　(2)开门电路：110V DC正端10→门电动机开关DOOR→限流电阻RMD→开门继电器常开点JKM→门电动机电枢绕组DM→开门继电器常开点JKM→门电动机开关DOOR→DC110V负端11，RKM为电枢绕组的分流电阻。

　　(3)关门电路：110V DC正端10→门电动机开关DOOR→限流电阻MD→关门继电器常开点JGM→门电动机电枢绕组DM→关门继电器常开点JGM→门电动机开关DOOR→DC110V负端11。

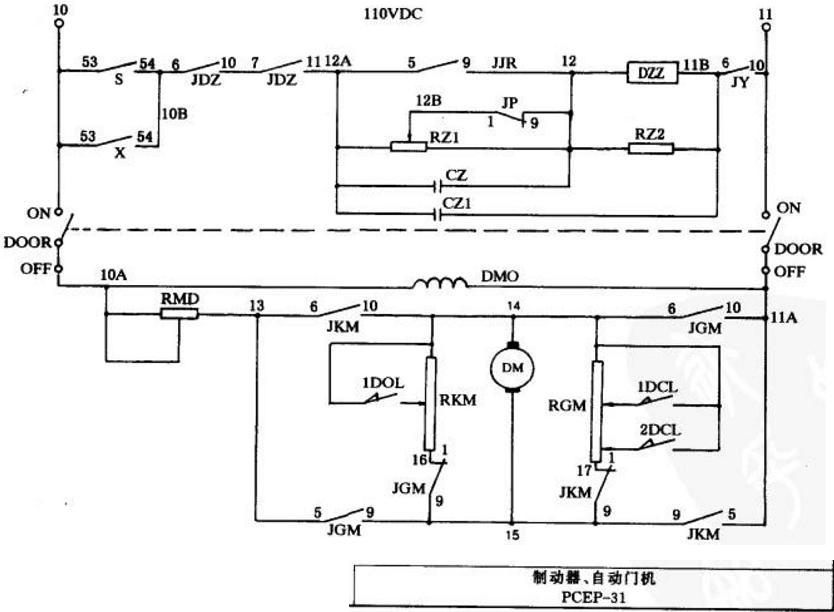

　　如下图所示：
