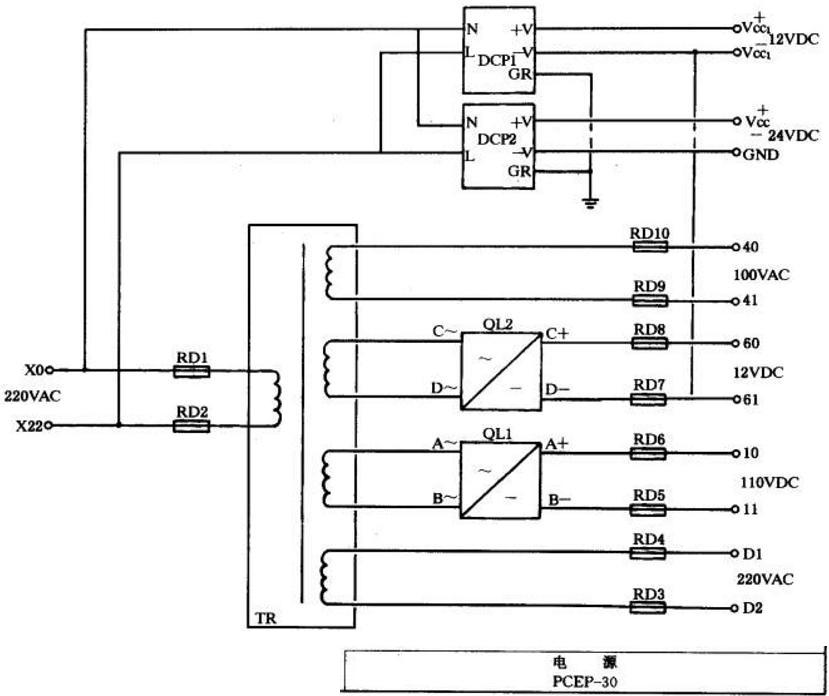

由电源总开关MSS送来的～220VX22、XO→整流器DCP1→12V DC电源。
～220V X22、XO→整流器DCP2→24V DC电源。
～220V X22、XO→熔断器RD1、RD2→变压器TR初级→次级→熔断器RD9、RD10→40. 41
100V AC。
变压器TR次级→整流器QL2→熔断器RD7、RD8→60、6112V DC电源。
变压器TR次级→整流器QL1→熔断器RD4、RD5→10、11 110V DC电源。
变压器TR次级→熔断器RD3、RD4→D1、D2 220V AC隔离电源。
如下图所示：
