1．主回路

　　网路电源X21、X22、X23→主开关MSS→运行接触器C→交流调压调速器ACVV→上行接触器S（下行接触器X）→主电动机M。

　　主电动机的强迫风冷风机Ml，相序检测继电器JXW．电动机温升检测继电器TUS，速度监控器GU1，减速度监控器VU2保证驱动装置运行的安全。T为与电动机同轴的旋转编码器，产生电脉冲速度及方向反馈信号。PTC为电动机温升检测的热敏电阻。

　　2．交滤调压调速系统ACVV

　　电梯驱动系统采用速度反馈可控硅交流调压调速系统ACVV，电动机采用具有两套独立绕组的鼠笼式电动机，其中一套绕组作为运行绕组，另一套作为直流制动绕组，采用敷字式电子测速获取速度反馈信号。

　　ACVV具有两种满速运行速度、平层速度和检修运行速度，其中一种满速运行速度作为正常运行速度，另一种作为检修运行速度。ACVV本身是单向性的，依靠外部上、下行接触器(S、X)实现电梯的上下行。

　　ACVV还可发出直流制动信号，使电梯减速制动。

　　3．电梯的启动，加速，恒速、减速及平层

　　当电梯满足启动条件，PC发出相应控制信号，00608、00610导通给出平层速度和满速命令，ACVV加速给定环节工作，给定与速度反馈信号比较，得到触发控制信号，调节可控硅的导通角，按时间原则启动，直至加速达到满速运行。满逮运行过程中若出现速度偏离设定值的干扰时，由速度反馈调节环节自动给予调节，控制速度保持恒定。当运行到减速点时，PC机发出减速信号，00610关断，ACVV的减速给定环节投入工作，按距离原则制动，使速度平稳地降到00608决定的平层速度，在到达平层位置前，ACVV给出直流制动信号(a、b)于直流制动绕组(1U1、1W2)，直到完全停止。

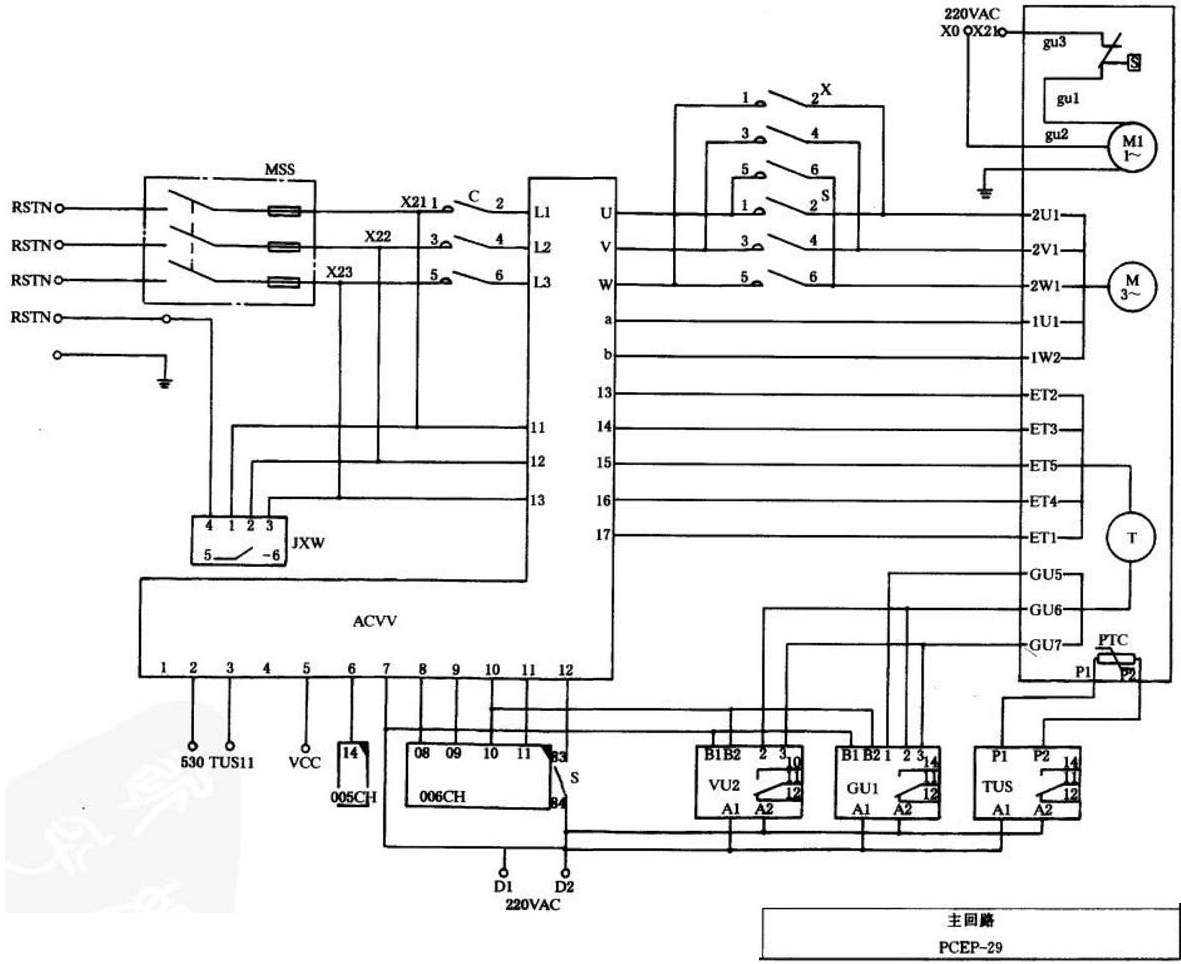

      如下图所示：
