电梯检修状态：检修时微机自动运行条件信号被切断，控制柜检修开关SGJX置检修时切断微机控制条件，接入控制柜检修信号，检修上行时点动SNMX开关；轿顶检修时置SDJX开关于检修位，轿顶检修时轿顶检修优先，切断自动运行条件，轿顶检修上行时，点动SDMS开关，轿顶检修下行时，点动SDMX开关，实现电梯上下运行。

　　端站保护：上行单程端站换速控制由SSDZ1开关完成，下行单程端站换速控制由SSDZ1开关完成；

　　上行多程端站换速控制由SSD22开关完成，下行多程端站换速控制由SSD22开关完成；SSXW为上限位开关，SXXW为下限位开关，完成终端限位保护。

　　电梯平层检测：电梯上行平层时由上行平层感应器SSPC完成，电梯下行平层时由下行平层感应器SXPC完成。

　　电梯消防状态时由消防转换开关SXF实现。安全信号由安全继电器KAQ触点提供；门联锁安全信号由门联锁继电器KML触点提供；电梯运行状态信号由主接触器KA、运行接触器KB、抱闸接触器KBZ的辅助触点提供；变频器运行状态信号由GllUD的输出点Y5A、30A端子提供；微机逻辑板的输入信号电源及芯片电源由开关电源TQ提供DC24V及DC5V电源。

　　微机逻辑板控制的接触器有抱闸接触器KBZ，主接触器KA．运行接触器KB，开门接触器KKM，关门接触器KGM，所用的电源为隔离电源，由端子200提供AC220V。

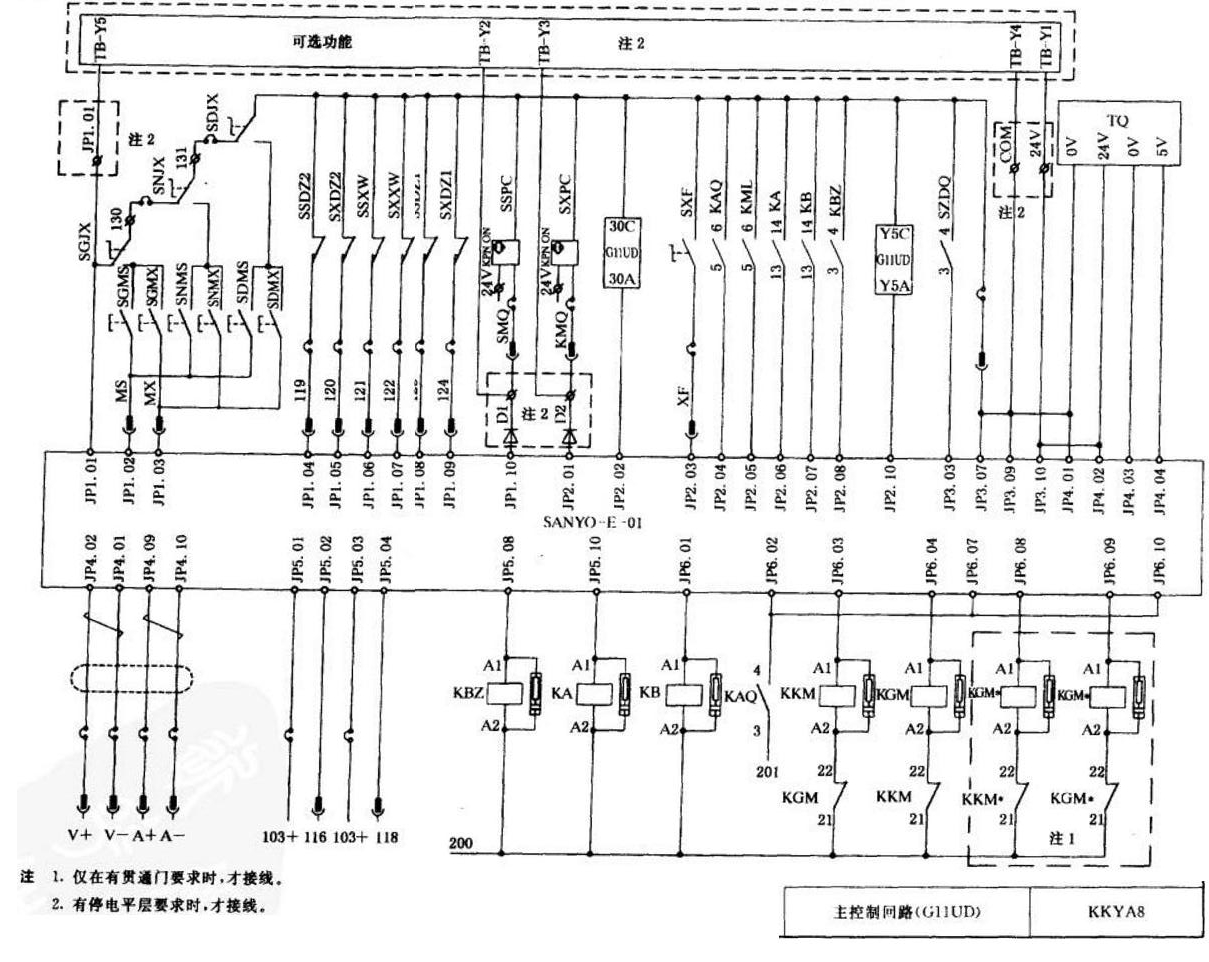

　　如下图所示：
