网路电源R、S、T→主电源开关Q→电源开关KO→熔断器Fl→变压器TB1初级→变压器TB1次级输出110V→熔断器F4→整流器AB→DC110V→安全回路、制动回路及主控制电路。

　　变压器TB1次级输出220V→熔断器F2→开关电源TQ→输出DC24V→主控制回路电源。

　　开关电源TQ输出DC5V→主控制板中微机电源。

　　变压器TB1次级输出AC220V→熔断器F2→端子200、端子201→接触器电源。

　　网路电源AC220V R、N→开关Ql→12V备用电源BT→报警及照明电源。

　　网路电源AC220V R、N→开关Q2→变压器TB2→输出AC36V→安全照明电源。

　　端子L11、NIAc220V→插座及轿厢照明、风扇电源。

　　端子L12、N2AC220V→井道照明电源。

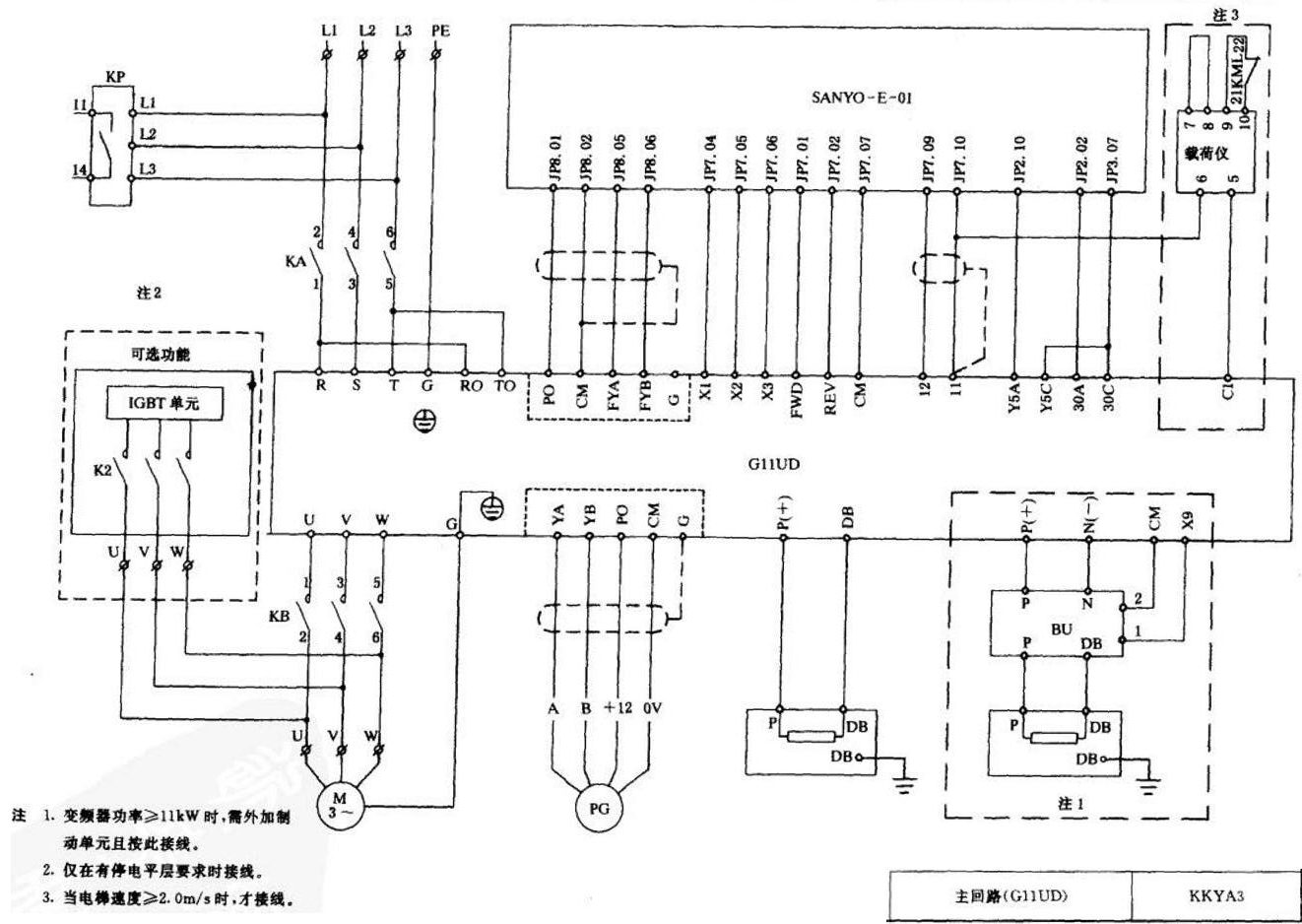

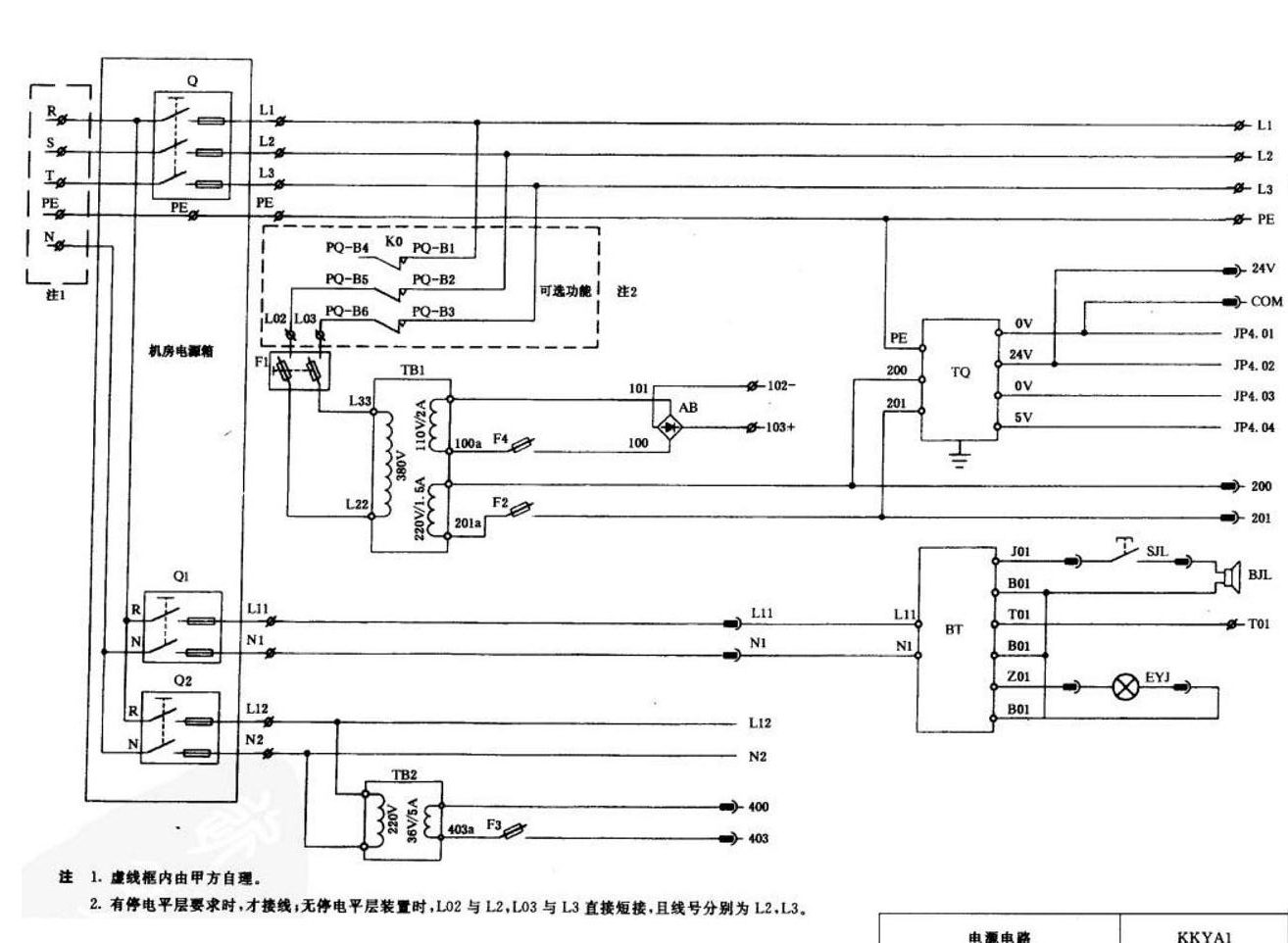

　　如下图所示：

图一

图二
