网路电源三相AC、R4Bl、S4Bl、T4Bl→电源变压器TR-01的初级接线端子HPR、HPS、HPT，并经压敏电阻ZMR的脉动干扰电压的保护→电源变压器次级输出接线端子T1-08、Tl-09、Tl-10→两并联输出的整流器DB1、DB2→输出端子线号79、00为DC125V→到抱闸线圈回路BK，及安全回路。

　　电源变压器TR-01的次级输出端子Tl-04、Tl-05→保险CR3A→整流器DB3→压敏电阻Z3、滤波电容C2→输出端子线号420、400为DC48V→微机Pl组件，供给各层换速开关电源。

　　电源变压器TR--01次级输出端子Tl-01、Tl-02、Tl--03→保险CST15A、CST25A→经端子线号Cl0、COo输出AC100V，Cl0、C20输出交流200V→轿厢顶作风机电源。

　　如下图所示：

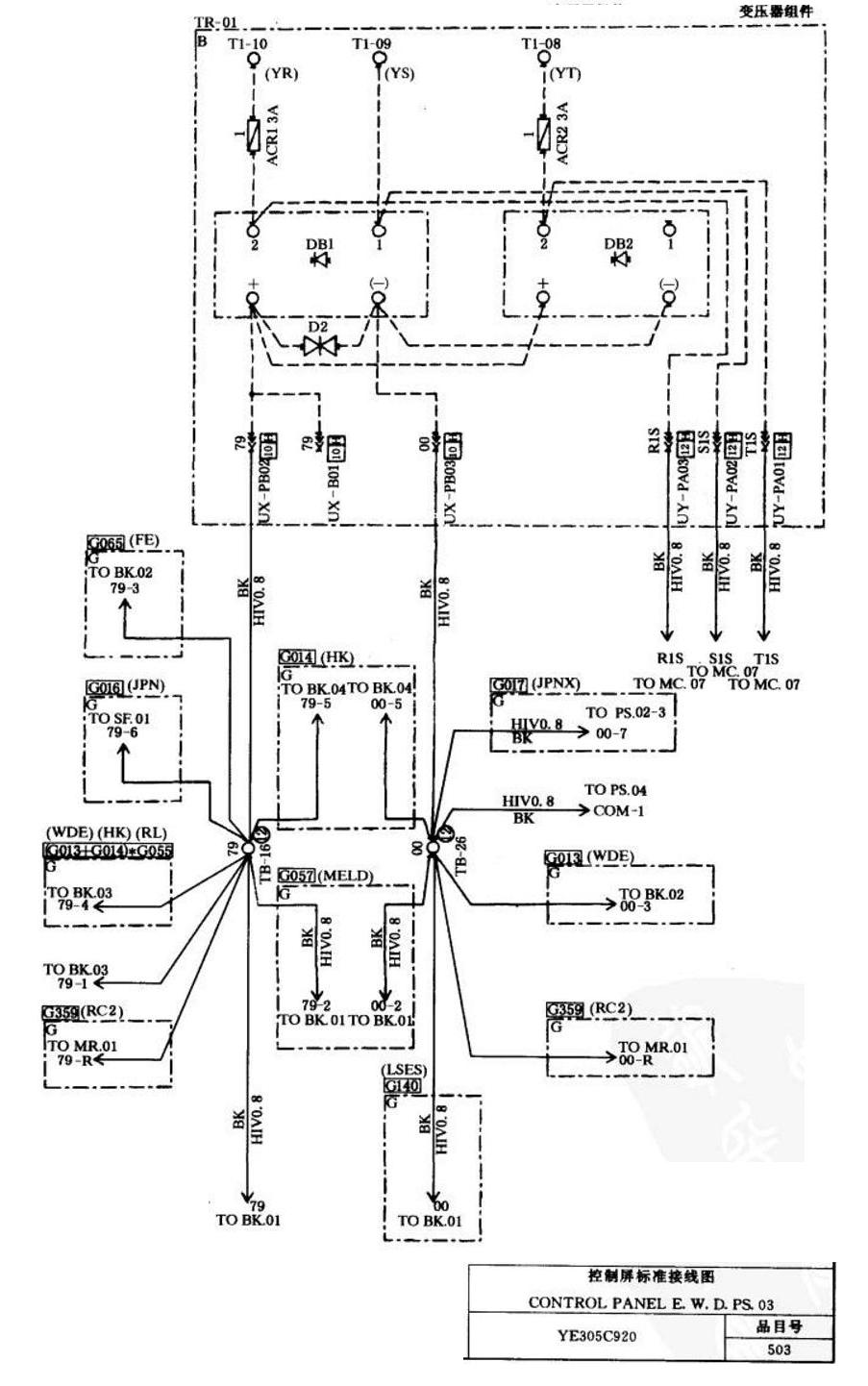

图一

图二
