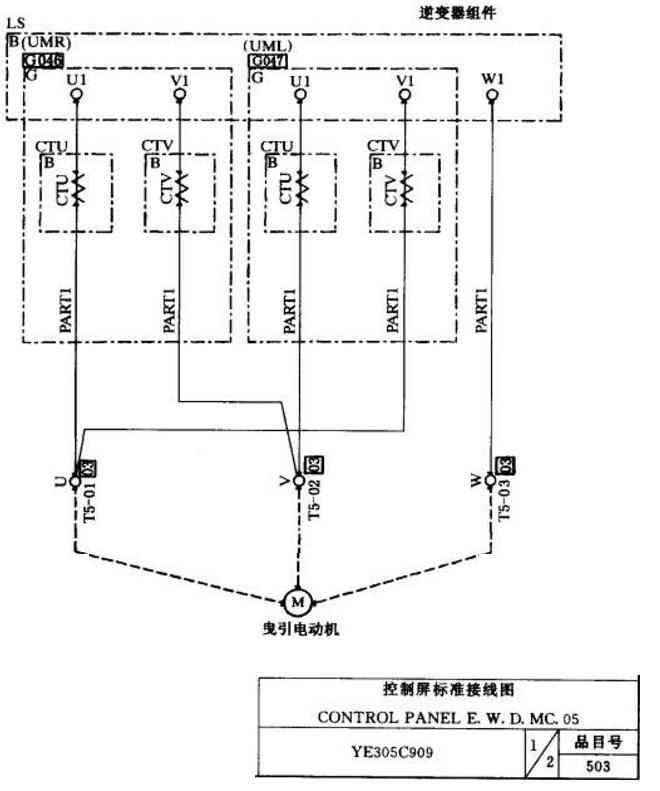

交流三相380V网路电源R1A、S1A、T1A→主接触器5三主触点→逆变器组件IS输入端R2、S2、T2→逆变器组件IS输出端Ul、Vl、Wl→曳引电动机M接线端子U、V、w→电动机M换相由逆变器输出三相中的两相Ul、Vl换相实现，从而实现电梯的上行或下行。因此电梯的上行或下行是由逆变器内部控制实现的。

　　电流互感器CTU、CTV是用来随时检测电动机实际运行电流，与逆变器微机组件中运算的指令电流不断进行比较，使电动机运行电流不断满足指令电流要求，电动机实现电流闭环控制，达到速度准确稳定的目的。

　　再生放电电阻K的作用是将电梯轻载上行、重载下行和减速运行时曳引电动机发出的电，经电阻K释放掉，防止高压将大电容C击穿。因放电电流在曳引电动机中起到阻尼作用，所以也称制动电阻。

　　根据电梯安装环境不同，有些场合电梯的主电源先经过三相自耦变压器将电压调到380V。当环境电源有干扰影响到电梯微机正常工作时，三相电源还需要经过电抗器和交流滤波器的滤波后再送到电梯主电源。

　　如下图所示：

图一

图二

图三
