2 基于RFID技术的智能卡售水系统总体设计
非接触式智能卡售水系统主要由3部分组成：售水系统、智能卡、智能表。系统结构框图如图2所示。其中智能卡对应RFID系统中的“标签”，由单片机系统组成“阅读器”，集成阅读器功能的水表即为感应式智能水表。
智能卡售水系统由PC机、后台软件、售卡管理机组成，信息传输载体是用户需购买的非接触式智能卡，用户到水司购入水量，存储在智能卡中。用户需用水时，使用智能卡在智能表感应区刷卡。智能表系统读入水量金额后，打开阀门进行供水。用水过程中，通过脉冲采集模块对用户水量余额按一定量递减，当所购水量用完时，单片机发出信号，驱动阀门关闭。
3 硬件系统设计
3．1 智能表

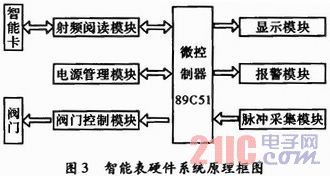

智能表是集成RFID系统中阅读器功能的水表，主要由射频卡阅读模块、微处理器89C51、阀门控制模块、脉冲采集模块、显示报警等模块组成，结构框图如图3所示，上述模块以逻辑设计配合，通过软件程序控制完成对射频智能卡的读写，同时控制阀门的开关。
