在水表计数转盘中加装永磁铁和干簧管，其中永磁铁安装于计数盘上，双干簧管固定于计数盘上方附近，计数盘转一圈，永磁铁经过双干簧管各一次，在信号端产生两个计量脉冲。当接收到有效计量脉冲时，单片机由休眠模式转为工作模式，由微处理器执行相应的计量程序，智能表实时核算出表内的剩余金额；当用户用水余额较少时，水表自动报警，提醒用户尽快充值购水；当用户余额为零时，驱动阀门控制程序，阀门关闭，并将数据保存在内部Flash中。
3．2 非接触式智能卡
    智能卡作为系统的信息传输媒介，决定了系统的数据传输形式，采用无线射频方式进行数据交换，系统的智能卡是一种射频卡。智能卡内集成了芯片、感应线圈及电容等元件，并封装在一个标准的PVC卡片中。读写时，将射频卡靠近阅读器，阅读器天线发出的电磁波在卡内的天线上产生感应电流，为卡内集成芯片提供能量。而该卡内的集成电路芯片存储有制造时输入的唯一数字辨识号码，该号码被编码以后调制天线上的电流信号，再以电磁波的形式传递回阅读器。阅读器将收到的无线信号传给现场控制器，由现场控制器进行信号处理并对执行装置发出指令。大多数智能卡将卡内的身份辨识号码(ID号码)编码为曼彻斯特码，并由单片机进行解码。
3．3 射频天线
    射频天线设计是实现非接触式读写的重要环节，系统采用无线射频感应元件GB9。通讯主要技术指标是：发射频率125 kHz；电源DC+5 V／90 mA；读距离>100 mm。所需读或写卡片的数据分别由89C51的串行口的数据接收端(RXD)和发送端(TX)接收发送。读到智能卡数据时，其P．LED端产生的电平可使89C51的INTI发生中断，由此启动中断处理程序将数据作相应处理。

4 软件设计
    软件系统设计采用了模块化设计方式，主控程序包括系统初始化、中断类型判断、显示处理、功耗模式处理等。系统初始化包括对端口、中断、LCD控制寄存器的设置，系统初始化以后，进入节能模式，直到有中断源将其唤醒，再进入相应中断服务程序。功能模块子程序包括：刷卡子程序、水表故障子程序、阀门控制子程序和水流量采集子程序。
4．1 系统主程序设计
    非接触式智能表实现的主要功能是：
    (1)用户持智能卡到水司预购一定量的水，然后将智能卡靠近智能表感应区刷卡，智能表读取水量信息，控制阀门打开，水表进入工作状态。

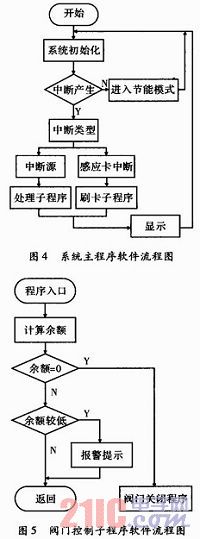

    (2)用水过程中，水表及时将“总用水量”、“用水余额”等信息存到Flash RAM区，用水余额为零时，启动阀门控制子程序。主程序软件流程，如图4所示。
