二、主电源电路分析
　　
　　1．主电源组成主
　　

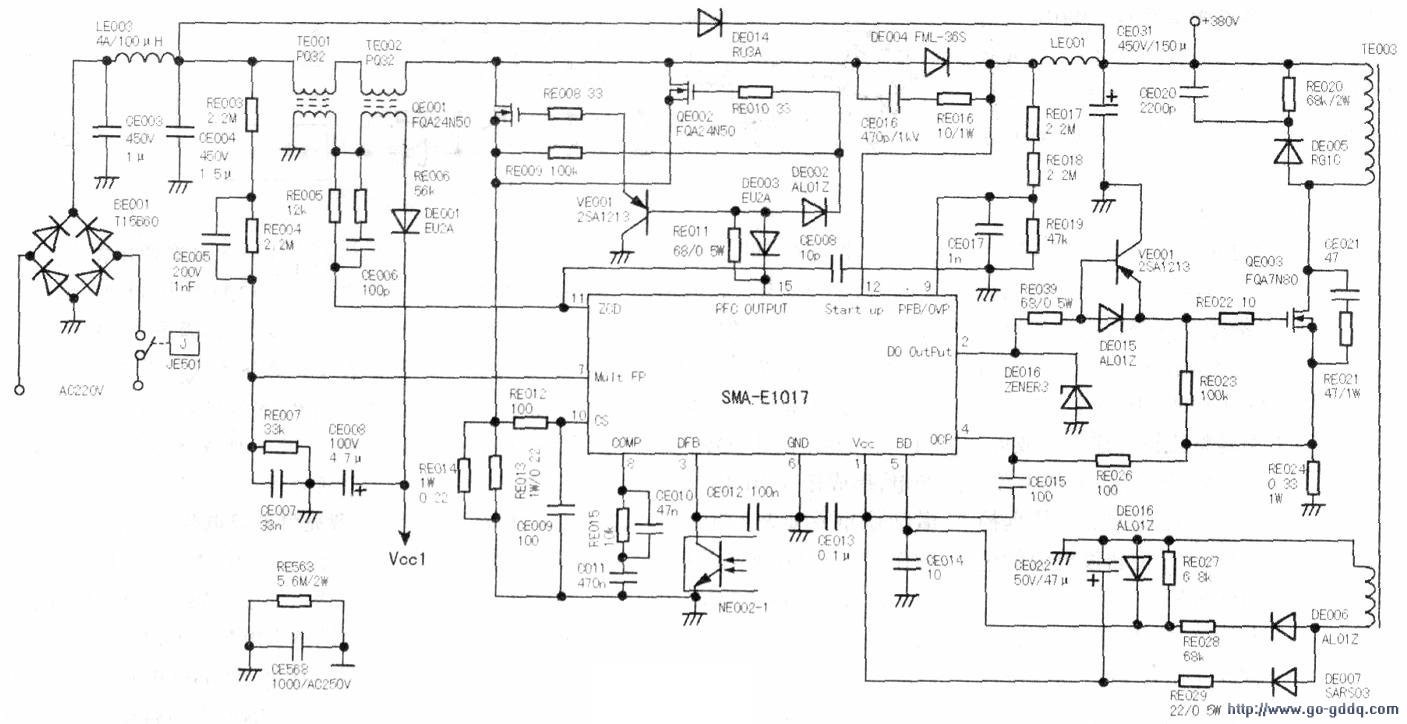

　　电源电路以集成块SMA-E1017(NE001)为核心，由PFC及PWM两部分电路组成，如上图所示其中。NE001的⑦～(11)、(15)脚内外电路为1-FC电路，②～⑤脚内外电路为PWM电路。⑥脚为公共地，①脚为PWM电路VCC供电。PFC电路工作在非连续导通模式，即DCM方式。
　　
　　2．工作原理分析
　　
　　AC220V电压通过继电器JE50l后，经过BE()c)l整流后变为脉动的300V直流电，一路经二极管DE014及电容CE031滤波后加到NE001(12)脚，使电路启动；一路通过储能变压器TE001、TE002初级线圈加到QE001、QE002漏极；第三路通过RE003、RE004与RE007分压后加到NE00⑦脚(⑦脚为AC220V电压正弦基准输入端），启动后．TE003次级线圈的感生电势经DE007整流、CE022滤波后给NE00l①脚提供Vcc电压，正常工作时，①脚电压为22V~24V。

　　NE00内部PFC电路启动后，当NE001(15)脚输出PFC脉冲正半周时，经RE011限流及DE002、RE010、RE008整形后加到QE00l、QE002的栅极；与NE001(15)脚输出PFC脉冲的负半周时时VE00l、RE011、DE003组成灌流电路，此时VE00l因基极为低电位而导通，则QE001、QE002栅极储存的电荷被快速泄放掉电路振荡后，在QE001、QE002导通期间，TE00l、TE002初级线圈储能；在QE001、QE002截止期间，TE001、TE002初级储存的电能通过DE004整流变为直流+375V，为主电源开关管QE003提供电压。

　　NE00l(11)脚为PFC电源部分的过零检测端，用来控制QE001、QE002是否在过零点时导通。⑩脚为功率管QE001、QE002的电流检测端，当流过QE0011、QE002的电流过大时，RE014、RE013两端的压降较大，此电压通过R012加到⑩脚、N00l内部停止振荡，从而保护QE001、QE002。

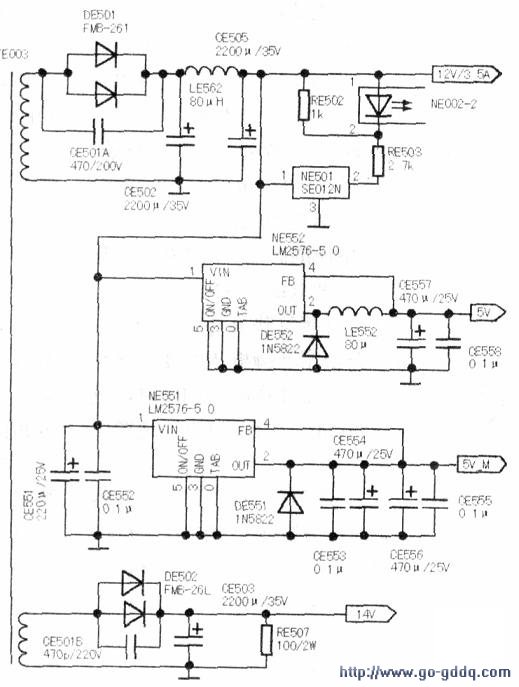

　　+380V电压通过TE003初级线圈加到场效应管QE003漏极．CE020、CE021、RE020、RE021组成尖峰高压脉冲吸收电路NcItJ1②脚输出PWM驱动脉冲，通过RE039、VE00l、DE015加到QE003的栅极DE015为QE003栅极的放电二极管存QE003导通期问，RE024上的压降通过RE026加到NE001④脚进行过流检测.在QE003截止期间。TE003中存储的电能通过DE50l整流、CE502滤波后，输出l2V电压，一路直接供给小信号处理电路，如下图所示；一路通过NE552(LM2576-5.0小型开关集成电路）输出5V电压；还有一路通过NE551变换输出5V-M电压。

　　当12V电压升高时，取样集成电路NE50l(SEn12N)①脚电压升高，②脚输m电压下降，光耦NE002①，②脚内部发光二极管发光增强．NE002③、④脚间电流变大．则N001③脚电压下降，N001输出的PWM脉冲变窄，从而使QE003导通时问变短．12V输出电压下降，达到稳压的目的。

　　TE003反馈绕组的感应电压通过DE006限流，RE028、RE027分压后加到NE00l⑤脚，使电路工作于准谐振状态，让QE003在振荡波形的最低处导通，使之功耗最小。

　　3.DE014的作用
　　
　　在电源开关接通瞬间，加到电感TE00l、TE002上的是交流正弦波的任意瞬时值，如果是在正弦波的过零点附近，那么TE001、TE002中电流的增长比较缓慢．TE001、TE002上的自感电动势也较低TE00l、TE002；如果是正弦波的最大值蜂点附近，那么给电感所加的是一个突变的电压，会引起电感上产生极大的自感电动势，该电动势会大于所加电压的两倍，并形成较大的电流对后面的电容充电，轻则引起输入电路的保险丝熔断，重则引起滤波电容及斩波管QE00l、QE002击穿。设置DE014后，在接通电源的瞬间，由DE014导通并对CE019充电，使流过TEO01、TE002的电流大大减小，产生的自感电动势也要小得多，对滤波电容和斩波管的危害也小得多，在正常r作时，南于DE017负极电压比正极高，DE017呈反偏截止状态。

　　【提示】DE014(在32英寸机电源板上的住号为DE017)在开机瞬间导通，+300V脉动直流电通过TE003初级绕组加到QE003漏极。电路正常工作后，DE014因负端电压高于正端电压而截止。另外，在开机瞬间，TEO01产生的感生电动势通过DE014释放，从而起到保护QEOO1和QE002的作用。
