海信机芯电源板的工作原理是什么?

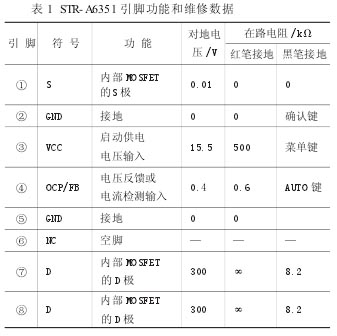

MOSFET（开关管）及其多路保护电路的引脚功能和对地参考电压、对地电阻见表 1 所示。

③开关电源启动后，开关变压器 TE004 自馈绕组感应的脉冲电压经 DE521 整流、CE524 滤波后，获得直流电压，取代启动电路为 NE521 的③脚提供启动后的工作电压。

（3）稳压控制电路

稳压控制电路以取样放大电路 NE503(SE005N)、光电耦合器 ZE504 和厚膜电路 NE521 的④脚内部电路为核心构成，取样点在 +5 V-S 输出端。

当市电（AC220 V）升高或负载变轻引起开关变压器 TE004 输出的 +5 V-S 电压升高时，取样放大电路 NE503 的①脚电压随之升高，经内部比较放大后，导致②脚电压下降，流过光电耦合器 ZE504 中发光二极管的电流增大，发光强度增强，则光敏晶体管导通加强，使 NE521 的④脚电流增大，经内部电路检测后，控制内部开关管提前截止，使开关电源的输出电压下降到正常值；反之，当输出电压降低时，经上述稳压电路的负反馈作用，开关管导通时间变长，使输出电压上升到正常值。

（4）尖峰脉冲吸收电路

为了防止 NE521 内部开关管在截止期间，其 D 极的感应脉冲电压的尖峰击穿 NE521，该开关电源电路设置了由 DE522、CE522、RE522 组成的尖峰吸收回路。

NE521 的 D 极输出的脉冲电压经 DE522 对 CE522 充电，使尖峰脉冲电压被有效地吸收。

（5）过电流保护电路

过电流保护电路由 RE521、RE525 及 NE521 的④脚内部电路构成。开关电源正常工作时，NE521 内部MOSFET 开关管 S 极电流从①脚输出，经电阻 RE521到地形成回路，在 RE521 上形成压降，并通过 RE525反馈到 NE521 的④脚。当某种原因导致 NE521 内部开关管 S 极电流增大时，在 RE521 上的压降增大，使加到 NE521 的④脚电压增大，当电压升高到阈值电压以上时，内部过电流保护电路启动，开关电源停止工作。

（6）待机控制电路

待机控制电路由控制晶体管 VE561、继电器JE501 组成，对主开关电源的 AC220 V 市电输入进行控制。

正常工作时，微控制器电路输出的待机控制信号“ON/OFF”为高电平，VE561 导通，+5 V-S 电压经继电器线圈、VE561 的 c-e 极到地形成回路，继电器开关吸合接通，将经抗干扰电路滤除干扰后，AC220 V市电送到主电源 PFC 电路，PFC（功率因素校正）和主电源启动工作，向主电路板和背光灯逆变器电路提供电源，整机进入开机状态。

遥控关机时，微控制器电路输出的待机控制信号“ON／OFF”为低电平，VE561 截止，继电器 JE501 失电释放，切断了主开关电源 AC220 V 供电，PFC 和主开关电源停止工作，整机进入待机状态，只有副开关电源工作，维持控制系统的 5 V 供电。

2. PFC电路

TLM4277 电源板的 PFC（功率因素校正）电路和主开关电源电路图 3 所示，由驱动控制电路NE001 的 PFC 驱动部分和并联的 QE001 和 QE002 两只开关管、储能变压器 TE001、TE002、整流 / 滤波电路DE004、CE031 组成。对市电整流后的脉动整流电压校正升压后，为主电源和 24 V 电源提供约 380 V 的PFC—OUT 直流电压。
