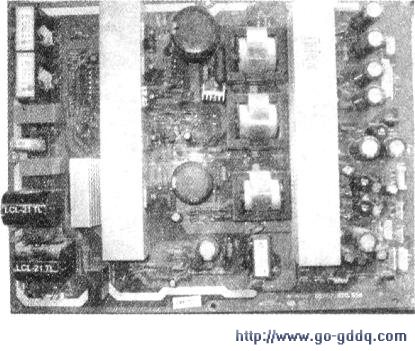

海信TLM3277、TLM4277、TLM3737、TLM4777等系列液晶电视均采用Genesis机芯，电源部分是一块独立的电路板组件，右图为TLM4277型机电源板，TLM3277型机电源采用厚膜块STR -W5667，TLM4277、TLM4777等型机则采用厚膜块STR-X6769。这两种电源电路除个别元件位号不同外，其工作原理基本相同。

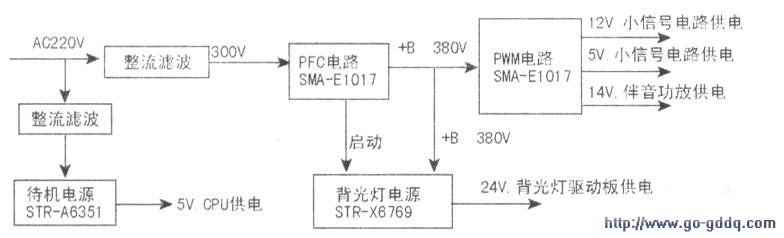

　　该电源由主电源和待机电源两部分组成，其中主电源又分为PFC电源、PWM电源和背光灯电源三部分，原理框图如上图所示。主电源的供电取白整流后未滤波的脉动直流，背光灯的+B高压及VCC启动电压均由主电源的PFC电路提供，只有主电源工作，背光灯才能工作。待机电源为CPU及主电源供电控制继电器JE501供电，该开关电源有较宽的电压适应范围(AC85V～265V)。该机共有5路输出电压：(1)12V/3A．为液晶屏逻辑电路、驱动电路及伴音前端电路供电。(2)5VMI3A，为小信号电路及视频前端电路供电。(3)14V/3A，为伴音功放输H1部分供电：以上3路供电均由主电源供电，输出功率约60W。(4)背光电源24V/8A，为背光灯驱动电路供电，这一路供电的输出功率约180W。(5)待机电源5V/2A．为CPU、存储器及FLASH供电，这一路输出功率约10W。由于该电路采用了有源PFC技术，其功率因数可达99%。

　　一、待机电源电路分析
　　
　　AC220V电压经电源开关及保险FEO01后，先由CE001、CE102、CE101、CE002滤除差模干扰（大小相等、方向相反的干扰信号），LE00l、LE002滤除共模干扰（大小相等、力向相同的干扰信号）后，再经DE521、CE521整流滤波输出+300V的直流电压，通过TE004⑤~⑥绕组加到ZE521(STR-A6351)⑧脚内部所接的场效应管漏极上，如下图所示同时，AC220V电压通过DE521的一个桥臂整流后，再经RE524降压后加到ZE521③脚，给ZE521内部电路提供启动电压，内部开始振荡，该部分电路进入开关状态，TE004⑦~⑧绕组的感应电压经RE523限流及DE521、CE524整流滤波后，给③脚提供稳定的电压，电路持续工作。

　　电路工作后，电流从TE00⑤～⑥绕组及ZE521⑦、⑧脚进入集成块内部，然后从①脚流出，通过RE521到地①脚输出的电流在RE521上产生与漏极电流成正比的压降，此电压通过RE525加到ZE521④脚。

　　CE522、RE522、DE522用于吸收开关电路振荡时产生的尖峰脉冲，避免ZE521内部的开关管过压击穿。在开关管截止期间，TElJ(14次级储存的电能通过DE561整流、CE562滤波后输出5V-S电压，供给CPU电路。

　　该电路的稳压控制由三端精密稳压器NE503，电阻RE566、RE561，及光耦ZE504及ZE521④脚内部电路元件来完成。当5V电压升高时，NE503②脚电位下降，则ZE504②脚电位下降，光耦①、②脚内的发光二极管发光强度变大，流过光耦③、④脚的电流变大，ZE521根据④脚电压的变化，从而控制内部振荡器翻转，使输出电压下降，维持5V电压不变。当5v电压下降时，其稳压过程与上述相反。

　　CPU发m开机指令后，三极管VE561导通，常开继电器J501闭合，AC220V交流电送入主电源电路。
