4.SMA-E1017引脚功能介绍
⑦脚：PFC部分正弦半波波形取样输入端(MultFP)。这个脚输入的是全波整流后的电压的分压，其波形是对整机电流进行正弦化的必需波形。该脚接在串联分压电阻RE003、RE004、RE007的分压点上，其分压点上的电压波形即是整流桥堆输出的波形。
因整流后无滤波电容，波形是正弦半波。
NE001内部的激励电路以此波形为依据控制斩波管QEO01、QE002，使斩波电流的包络和此电压波形的形状相同。
⑧脚：PFC电压、电流相位调整端(COMP)。这个脚的作用是PFC的相位校正，其外接元件是用于凋整电压和电流的波形之间的相位，使电流略滞后于电压，这样有利于控制电路稳定工作。当电源出现启动不良或工作不稳定时，可通过改变其外接低通滤波电路的时间常数来改善。
⑨脚：B+PFC电压检测及稳压控制端。
这个脚输入的是B+PFC电压(380V)的分压，类似于开关稳压电源的控制信号，其电位决定了380V电压的高低。该脚接在取样电阻RE017、RE018、RE019的分压点上，分压点电位的变化直接反映B+PFC,的变化，NE001内部电路根据⑨脚电压的变化来调整(15)脚的激励输出脉冲宽度，使B+PFC电压趋于稳定。该电路类似于普通开关电源的稳压控制电路。
⑩脚：斩波管源极电流检测输入端(CS)、该端电压即为斩波管QE001、QE002的源极电阻RE013、RE014上的取样电压。
当斩波管过流时，该取样电压上升，NE001根据⑩脚电压的大小控制斩波管激励脉冲，使斩波电流得以控制。
(11)脚：过零检测输入(ZCD)端。SMA-E1017的PFC采用临界电流检测方式，PFC开关在过零点时打开。TEO01.TE002是PFC部分的储能电感。由于该PFC电路工作于非连续导通模式(DCM)，所以在电路中必须对被斩波电压进行过零识别；以控制PFC激励脉冲的开启和停止。TE001、TE002次级线圈的感应电压经RE005、RE006输出，向SMA-E1017(11)脚提供一识别信号，以控制NEOO1内部PFC部分振荡器在过零时的“启”和“停”。RE005、RE006是限流电阻。
(15)脚：斩波管QE001、QE002激励脉冲输出(PFCOUTPFC)端。

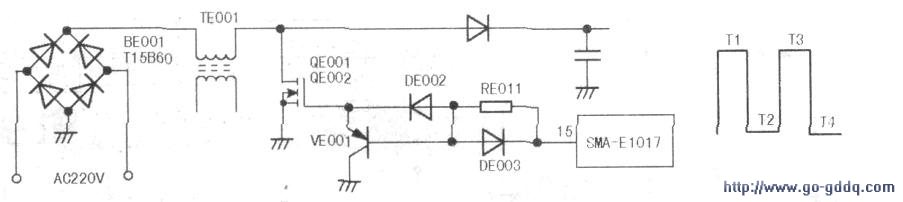

第(15)脚输出斩波激励脉冲经过灌流电路激励QEO01、QE002工作，VE001、DE002组成灌流电路，如图所示RE011是限制QEO01、QE002栅-源极初始充电的限流电阻，DE003是一只放电二极管，在激励脉冲下降沿促使栅一源极迅速放电。该灌流电路的工作过程如下：在激励脉冲上升沿期间(Tl)，VEO01截止，DE002导通，对栅-源极充电，形成栅一源电场，斩波管迅速导通。在激励脉冲平顶持续期间（T7～T2），由于也场的作用，斩波管维持导通，但此时导通呈阻性。在激励脉冲F降沿(T3)期间．VE00l导通、DE002截止，所充电衙通过VE001迅速放电，斩波管迅速关断，完成一个斩波周期。
总之，灌流电路的作用是保证容性输入特性的场效应管迅速导通或截止。
②脚：PWM激励输出(DDOUT)。这个脚输出的是PWM激励信号，激励开关管QE003工作。RE039是QE003输入限流电阻。DE015、VE001组成放电电路，在输入脉冲下降沿时，迅速将QE003G极的电荷放掉。
RE023为PWM开关管QE003的G-S极泄放电阻：由于QE003是MOS管，输入为容性，关机后G、S极间所充的电荷必须释放，否则，在开机瞬问，由于G、S极问电荷产生的电场会使MOS管还没工作就瞬间短路烧坏。
③脚：PWM稳压控制(DFP)端，这个脚输入PWM稳压反馈信号，用于控制开关稳压电源的输出，该脚外接基准电源NE501、RE502、RE503、N002。NE501中间的端子是基准电压端，精确选择RE502、RE503的阻值，可以控制流过N002的电流，使输出电压为标准值。
④脚：PWM部分过流检测(OCP)端。
这个脚输入的是MOSFET的源极限流电阻上的压降，OCP阈值电压(VOCP)为0.62V：当PWM输出管过流时，VOCP电压上升，电路保护，②脚停止输出，避免开关管及后级电路损坏。
RE024是QE003源极电阻。该电阻上的电压经RE026送到NE001(4)脚，作为过流检测(OCP)信号⑤脚：PWM部分准谐振检测(BD)端根据输出开关变压器的初级电感及分布电容，适当的调整RE027、RE028的分压比，使PWM开关管在准谐振的振铃形底部才开始导通。
【提示】为了提高开关电源的效率，NE001的PWM部分以准谐振方式工作。
由于“振铃”的频率由TE003的初级电感及其分布电容决定，频率高、周期短，难以保证开关管在低谷区域内再次导通。因此，在实际电路中，常采取加大分布电容的办法来降低频率，延长低谷区域的时间，使开关管的再导通始终在低谷区域。
