河南现代XDK-ACVF电梯故障电路分析
来源:本站整理  作者:佚名  2011-09-07 15:18:46



  1.安全回路

  正常情况下,急停继电器JT线圈应在带电工作下运行。当其不动作时,可用短接线法判断哪个安全开关动作,外接J2-01与J2-02,可判断是否缓冲器开关KHC,地坑急停KAJ1,上下极限开关KXX和KSX及涨绳轮开关KDS动作,短接J2--02与J2--03,可判断安全窗开关KAC、安全钳开关KAQ、轿顶急停KAJ2、轿厢急停KAJ3是否动作。短接J2-03与J2-04是判断限速开关;短接J2--04与J2--05可验证机房急停开关KAJ4、相序继电器JXX和变频器正常与否,是短接后JT吸合,则故障就在该段电路。

  2.门锁回路

  正常情况下,门锁继电器MS应吸合。否则,可用短接线短接J2-05、J2-06试厅门锁TMK故障,短接J2-06与J2-07可测轿门锁JMK开关是否接通。

  3.内选与外召电路

  按动内选与外召按钮,PLC相应输入端指示灯应点亮。若不亮,则是按钮坏或线路断路。

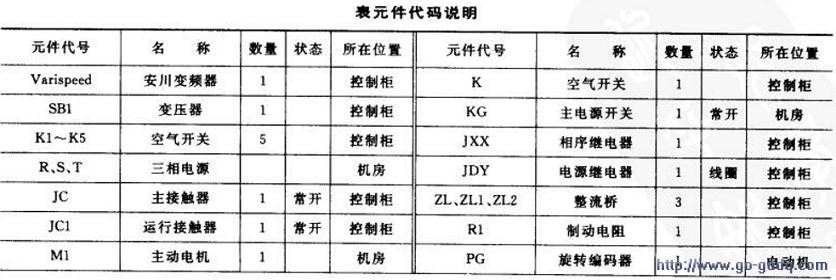

      元件代码如下表所示:

XDK-ACVF电梯故障代码

[1] [2]  下一页
