河南现代XDK-ACVF电梯门电路及安全回路分析
来源:本站整理  作者:佚名  2011-09-07 15:18:55



   二、门电路及安全回路

  1.安全回路

  直流+110V→缓冲器开关KHC→涨绳轮开关KDS→上、下极限开关KXX、KSX→地坑急停开关

  KAJ1→安全窗开关KAC→安全钳开关KAQ→轿顶急停开关KAJ2→轿厢急停开关KAJ3→限速器开关KXS→机房急停开关KAJ4→相序继电器JXX常开触点→变频器内部安全开关MB→变频嚣内部安全开关MC→安全继电器线圈JT→直流-110V。

  2.门锁回路

  直流+110V→安全回路所有串联开关→所有楼层厅门锁串联开关→轿门锁开关(常开)→门锁继电器线圈→直流-110V。

  从安全门锁回路可以看出,电梯安全运行的充分必要条件是各层门、轿门开关正常,所有机械及电气设备的安全保护系统有效、可靠。

  ●→直蠢110V→门锁回路、安全回路、抱阐回路。

  ◆→直流24V→开关门继电器、指示灯、蜂鸣器、到站钟等。

  ●→直流12V→编码器。

  3.计数电路

  直流+110V→抱闸接触器常开接点JDZ→计数器线圈CT→直流110-V。

  电梯每启动一次,其抱闸接触器的常开接点闭合一次,计数器线圈得电一次驱动数字加一。

  4.拖闸控制电路

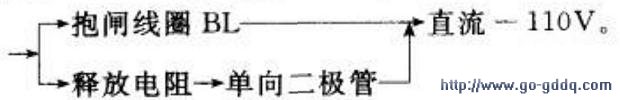

  直流+110V→抱闸接触器两个常开触点并联JDZ→运行接触器JC1常开触点→

两个抱闸接触器触点并联使用,是为了提高开启抱闸的可靠性;JDZ与JC1常开触点的串联,是为了满足国标“切断制动器电流至少应由两个独立的电气装置实现”;至于抱闸线圈BL两端并联的电阻BR与二极管D线路,是为了当系统切断抱闸线圈电源时,为抱闸线圈的反电势提供一个放电回路。

  5.门电路

  驱动自动门的动力采用变频交流电动机,由JKM、JGM控制门机的正反转,即自动门的开或关。

  JKM和JGM的吸合与释放由PLC的Yl0、Yll输出点控制(图15-3)。开门到位OPO信号输入到PLC的X26,关门到位CLO信号输入到PLC的X27端子。光幕MK的输出信号输入到PLC的Xl0端,起到开门作用,与开门按钮KMA作用等同。当有人或物体在轿门口遮光后,光幕MK的N/O端子输出信号,轿门立即反开。

      如下图所示:

门电路及安全回路图

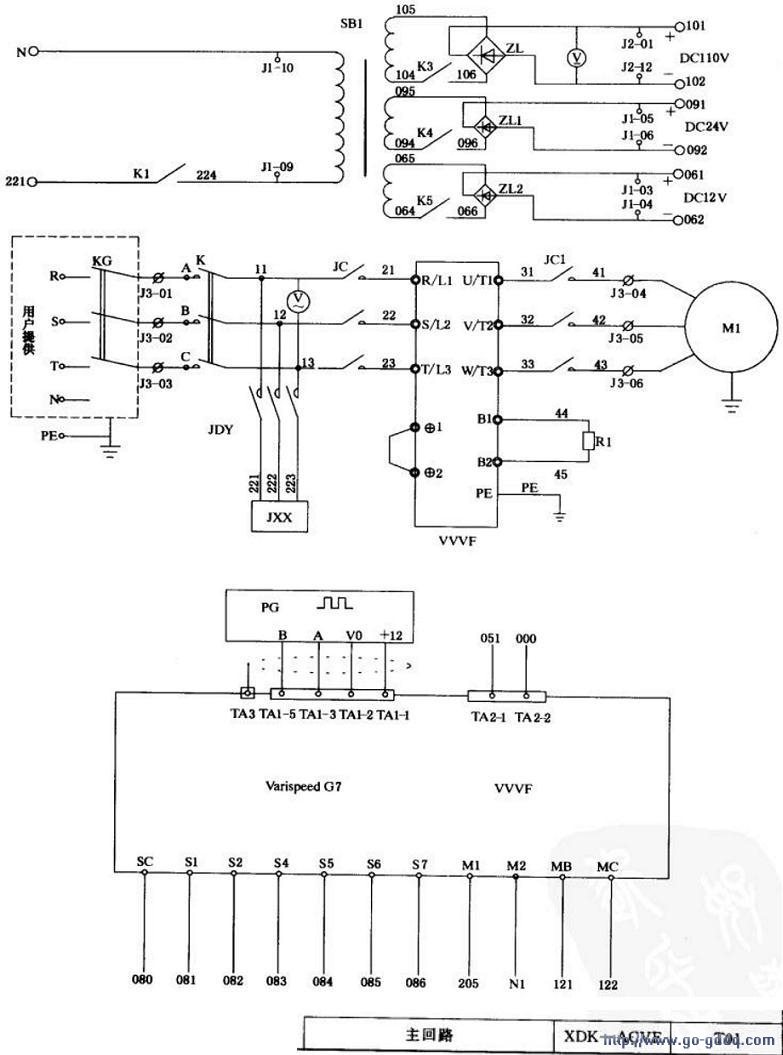

  6.G7变频器外部接线

  TAl-5、TAl-3为旋转编码器B、A脉冲输入,TA1-2、TA1-1为直流12V工作电源,TA2-1、TA2-2为分频后A相脉冲送PLCXO端用于计数,SC为公共端,Sl、S2接收PLC发出的上、下行信号,S4~S7为速度控制信号。

  如下图所示:

G7变频器外部接线图
