XDK-ACVF电梯是一种具有自动、司机和消防等控制功能的全集选型电梯。电梯的逻辑控制部分全部由PLC(可编程控制器)实现对外部层站、指令、召唤等信号进行登记、记忆，通过逻辑运算控制电梯的开／关门、启动、加速、运行、减速、平层等动作。其拖动部分由全数字化高控制精度的电梯专用变频器来完成。根据距离控制原则，结合内部预置多种理想运行速度曲线，具有较高的运行舒适感和平层精度。

　　一、主回路

　　1．曳引电动机主回路

　　电源A、B、C→空气开关K→主接触器JC常开主触点→变频器输入R、S、T→变频器输出U、V、W→运行接触器JC1常开主触点→主电动机。

　　2．控制电源电路

　　3．相序保护

　　电源A、B、C→空气开关K→电流继电器常开接点JDY→相序继电器JXX。

　　当电源A、B、C三相发生断相时，相序继电器不动作，正常灯不亮，其串在安全回路中的常开接点不动作，安全与门锁回路均不通，PLC不发出电梯启动命令。

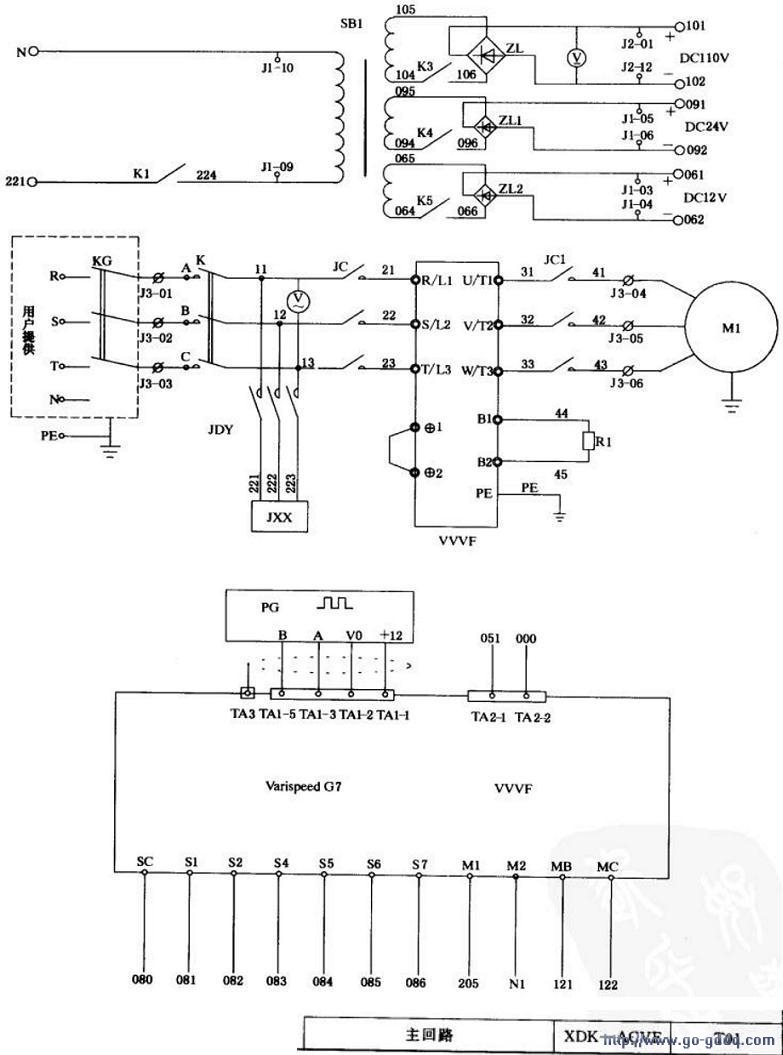

　如下图所示：
