2．输出信号

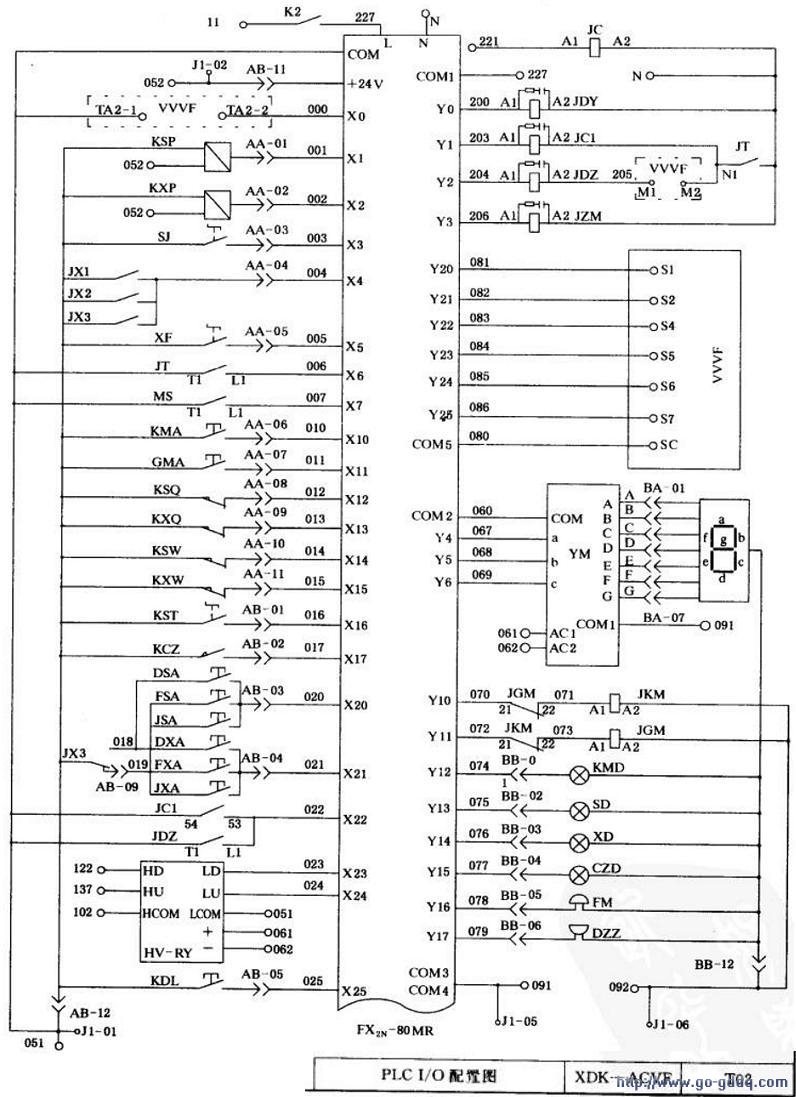

输出信号用Y表示，当输出时对应灯亮。
YO:电源继电器输出控制，在正常情况下电源继电器吸台，锁梯时断开，主接触器动作过程。
YO→电源继电器JDY→相序继电器JXX→主接触器线圈JC得电。
Yl:运行接触器输出控制，当电梯满足运行条件时，Yl输出运行接触器动作，曳引机电动机得电，前提是安全回路正常，即串入的安全继电器JT动作，JT常开闭合。
Y2:抱闸接触器输出控制，在变频器工作状态Ml、M2正常接通时抱闸才能释放，前提是安全回路要正常。
Y3：照明继电器JZM控制输出。
Y20、Y21:用于向变频器发出上、下行命令。
Y22～Y25：PLC向变频器发出的速度信号，Y23高速运行，Y24低速运行，Y25检修速度。
Y4～Y6：层显BCD信号，Y4为低位，为正常显示棱层，在其输出中接入译码电路板，该译码电路为BCD转七段码。例如Y4～Y6分别为111，则七段编码的a、b、c三段亮，表示7楼。
Yl0、Yll：开关门信号，当PLC判断满足开关门条件时发出输出命令，驱动开关门缝电器线圈。在开门线圈中串入关门继电器常闭接点，在关门线圈中输入开门继电器常闭接点是为了实现互锁。
Y12～Y17：分别为开门灯、上下行、超载、蜂鸣器、到站钟显示灯。

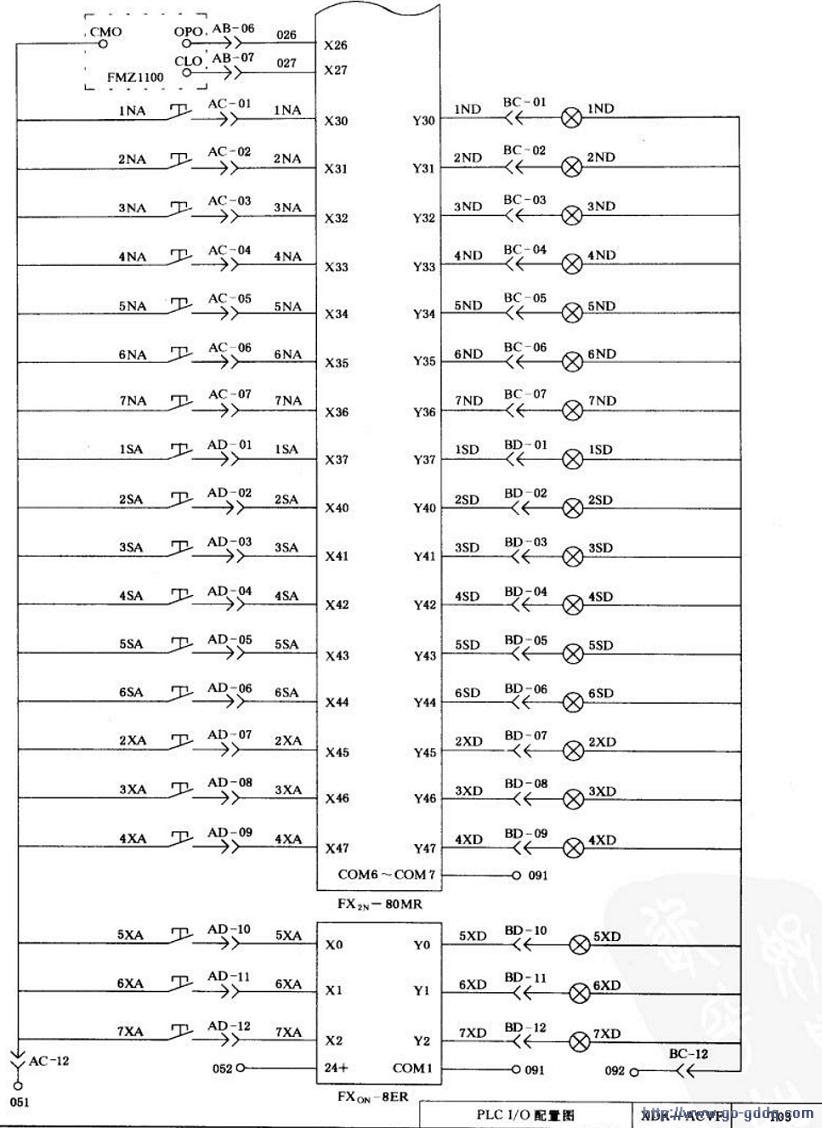

Y30～Y36:内选灯，对应X30～X36内选信号。Y37～Y44:上行召唤灯，对X37～X44外招上行信号。
Y45～FXONY2:下行召唤灯，为下行时点亮。
