3、由TEA1532组成的电源电路
　　
　　该板电源电路主要由开关变压器T2、集成块TEA1532(U3)、功率MOS管Q9及相关电路组成，该部分电路在接通电源后一直工作，待机时，仅输出5VSTB电压给控制系统，其余电压不输出；二次开机后，再输出24V、5V电压，供整机使用。

　　(1)开关电源的启动与振荡
　　

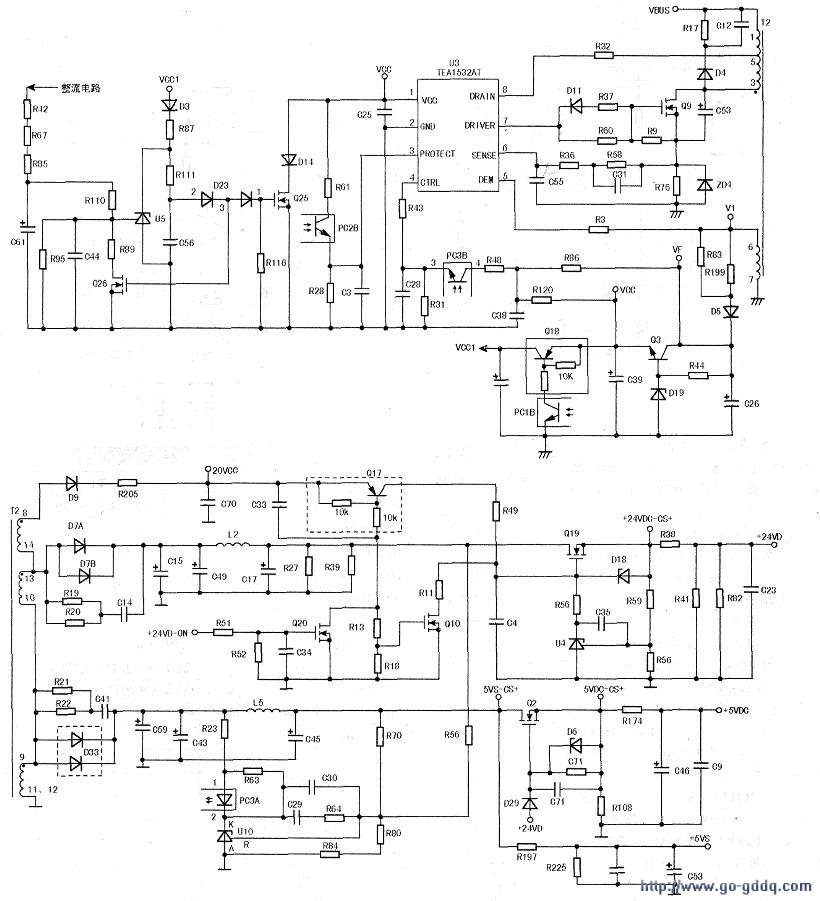

　　该板的电源电路如上图所示。经PFC电路产生的400V电压，一路通过变压器T2①-③绕组加到MOS管Q9的漏极（也同时加到逆变电路Q201、Q206的漏极）；另一路通过变压器T2①-⑤绕组及R32加到U3的⑧脚，经内部软启动电路给①脚外接电容C39充电，当电容C39上的电压卜升到11V时，U.3开始振荡，从⑦脚输出驱动脉冲，Q9工作，T2绕组中有电流通过。此时，T2的⑥⑦绕组通过互感产生感应电动势，经D5整流、Q3串联稳压、C39滤波后得到15.6V的电压，一路加到U3的①脚，形成二次启动供电，另一路加到Q18的e极，经Q18控制后加到Ul的⑧脚。当U3内部得到一个稳定的启动供电后，将持续进行振荡，这时T2次级(13)-(12)绕组、⑨-(12)绕组、⑧-(12)绕组中将产生相应的感应电动势。

　　(2)次级整流电路
　　
　　该电源次级整流电路如中图所示。在T2⑨-(12)绕组上产生的电动势经D33整流、C59，C43、L5、C45滤波后，输出5VS-CS+电压分为两路，一路经R197后输出+5VS电压，供主板微控制系统使用；另一路经Q2控制后输出+sVDC电压，供主板小信号部分使用。

　　T2(13)-(12)绕组上产生的电动势经D7整流、C15、C49、L2、C17滤波后，输出的电压加到Q19的漏极，该电压受开／待机信号控制，二次开机后，插件CN401的①脚（PWR-ON）得到一个从主板送来的高电平，Q7导通，Q21导通，输出+24VD-ON电压送到Q20的栅极，Q20导通，Ql0截止，20VCC经Q17及R49加到QI9的基极，经稳压控制后从Q19源极输出+24VD电压，该电压一路供逆变部分电路使用，另一路从CN402的①、③、④脚输出，供主板伴音电路使用。

　　T2⑧-(12)绕组中产生的电动势经D9整流、C70滤波后，输出20VCC电压，该电压一路供U2使用，另一路经Q17控制后，作为24VD电压的开／关信号。

　　(3)稳压电路
　　
　　+5V和+24V电压分别经电阻R70、R66与R80、R84串联分压后，加到三端精密稳压器U1(1的控制极(R)。当输出电压升高时，控制极的电压也跟着升高，U10的K极电压下降，则流过光耦PC3的②脚电流变大，二极管发光增强，则PC3③、④脚间的光敏三极管的导通增强，U.3④脚电压升高，在U3内部电路的作用下，U3内部的振荡电路降低输出脉冲的占空比，从而使输出　　电压下降，达到稳压的目的。

　　(4)过压保护电路
　　

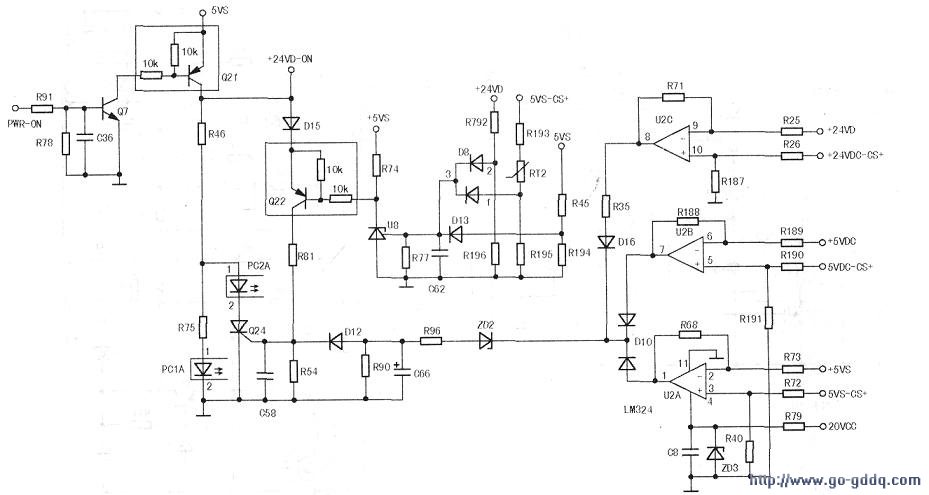

　　电源的过压保护电路如下图所示。当+5vs、+5VS-,CS+、+5VDC、+5VDC_CS+、+24VD、+24VDC_CS+电压升高得较多时，U2(LM324)内部运算放大器翻转、ZD2雪崩击穿，Q24导通，光耦PC2导通，vcc(15.6V)电压直接加到U3的③脚，内部的过压保护启动，U3内部的振荡电路停止工作，则无开关脉冲输出，有效地保护其他电路。
