3．软启动电路
　　

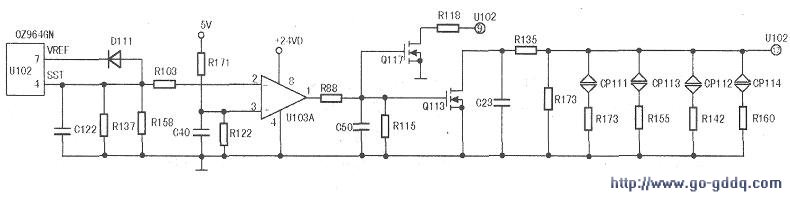

　　U1()3A、Ql13、Q117组成软启动电路，如上图所示，其作用是在输入低电压时能够蘑新进行启动，02964CN④脚外接电容C122到地，其充电时问长短商接决定软启动时间，只有当输出电压增加到启动电压时，灯管才能点亮，这就减少了在启动时的冲击电流，避免高压电路元件和C,CFL灯管受冲击而损坏，提高了电路的可靠性。所以，开机后，我们看到背光灯管并不是开启立刻点亮，而是延迟2s～3s,当24V输入电压下降较多时．U103A②脚电压将降低，当低于③脚电压时，ulfl3A①脚输出高电平，Q117导通，相当于取消保护；Q113导通，桕当于减小u1()2⑩脚外接定时电阻，提高输f驱动脉冲的频率；当24V输入电压恢复到正常时，电流增大，U103A截止；此时，IC内部电流重新对C122进行充电，当充到一定值时，随着变压器次级电压不断升高，升到启动电压时，灯管又被点亮。

　　4．亮度控制电路
　　
　　亮度控制电路由Q11、Q16、Q23、Q15、D114及02964GN的⑨、⑩、(13)、(14)等引脚内部相关电路组成，如中图所示。

　　02964GN(13)脚的工作状态受主板送来的状态检测信号控制，当插座CN402⑦脚送来的状态检测信号为低电平时，Q16、Qll截止，Q15导通，U102(13)脚为低电平，此时为逻辑电压调光方式。主板过来的亮度控制信号（模拟直流电压）通过插座CN402(11)脚送到(14)脚，与(15)脚产生的三角波进行比较，产生需要的方波，改变主板送过来的亮度控制信号电压，可以改变方波的占空比，从而改变MOS管在一个周期内的导通时间，即改变灯管的亮度。

　　当插座CN402⑦脚送来的状态检测信号为高电平时，Q16、Qll导通，Q15截止，U102(13)脚为高电平，此时为固定电压调光方式。

　　5、驱动控制电路
　　
　　02964GN的(11)、(12)和(19)、(20)脚为IC的四个驱动脉冲输出端，如下图所示，分别为NDR_D、PDR_C、PDR_A、NDR_B，前两个脚与后两个脚轮换着产生高电平和低电平，分别控制着四个MOS管的导通与截止：有的lC只有两个驱动脚输出，分别为DRV1、DRV2，这两个脚轮换着产生高电平和低电平，每个脚控制2个MOS管的导通与截止。Q102、Q103为p沟道MOS管，栅极为高电平时MOS管截止，栅极为低电平时MOS管导通；Ql06、Q108为N沟道MOS管，栅极为高电平时MOS管导通，栅极为低电平时MOS管截止。PWM控制IC的几个驱动脉冲输出脚轮换着输出高电平和低电平，使几个MOS管轮换着导通和截止。

　　当Q102、Q103导通时，Q106，Q108截止，变压器Tl01、T102初级的①脚为高电平，④脚为低电平．Tl01初级中的电流流向为从上到下；当，Q102、Q103截止时，Q106、Q108导通，Tl0l、T102初级的①脚为低电平，④脚为高电平，Tl0l、T102初级中的电流流向为从下到上，这样便在Tl0l、T102的次级产生高频方波电压。Tl01次级产生的高频方波电压通过控制Q203、Q204两个N沟道MOS管；T102的次级产生高频方波电压通过控制Q201、Q202两个P沟道MOS管。

　　升压变压器Tl01、T102次级产生的高频方波电压在MOS管Q201～Q204不断的导通与截止下获得电压更高的高频方波，再通过变压器T204耦合，在次级感应到电压更高的高频方波，同时驱动T201~T203、T301～T303和T6。

　　当变压器T204次级感应到的高频方波从低电平跳到高电平时，由于漏电感有抑制作用，变压器T201～T203、T301～T303的输出波形慢慢升到最大；当变压器T204次级感应到的高频方波从高电平跳到低电平时，由于漏电感有抑制作用，变压器T201～T203、T301～T303的输出波形慢慢降到最小，这样便将方波变成正弦波加到灯管上。正弦波的有效值约为800V，在开机瞬间约为1500V。
