一、整体结构概述
　　
　　奇美V31383-LN1型液晶屏配用电源、逆变二合一组件，型号为VLC82001.50，南力铭公司生产，广泛应用于国产多个品牌多种型号的液晶彩电中，如长虹LT32710。

　　该板逆变器有6个输出插座，分别对应6个平衡变压器，而每个变压器（一个变压器有两个高压绕组）驱动两支灯管发光，即共驱动12支CCFL灯管，如右图所示。

　　该型IP板的组成框图如图所示，采用24V供电，并需背光灯的开／关控制信号和亮度调节PWM信号。

　　二、电源部分原理分析
　　
　　该板电源部分采用TDA4863G和TEAI332A组合方案，电源输出三组电压：

　　第一路24V给逆变电路和伴音功放电路供电；第二路为5V(3.5A)，给小信号处理部分供电；第三路为5VSTB(1A)，给主板待机部分供电。

　　1、电源进线滤波抗干扰电路
　　
　　电源抗干扰电路(EMI)由Fl、CX1、ZNRl.LF2、CY2、CY3、CX2、RT1、LFl共同组成，其作用是增强电视机的电磁兼容性。该电路具有双向性，一方面可以抑制高频干扰进入电视，确保电视机正常工作，另一方面也可抑制开关电源产生的高频干扰，防止高频脉冲进入电网而干扰其他电器设备。

　　220V/50Hz工频交流电经CN1进入液晶电视开关电源组件，先经过延迟保险管Fl，然后进入由CX1、ZNR1、LF2、CY2、CY3、CX2、RT1、LF1组成的二级低通滤波网络，滤除市电中的高频干扰信号，同时保证开关电源产生的高频信号不窜人电网LF2、LF1为共模扼流圈，它是绕在同一磁环上的两只独立的线圈，圈数相同，绕向相反，在磁环中产生的磁通相互抵消，磁芯不会饱和，主要抑制共模干扰，电感值愈大对低频干扰抑制效果愈佳电容CX1、CX2主要是抑制火线和零线之间的干扰，电容值愈大对低频干扰抑制效果愈佳。

　　2、功率因数校正(PFC)电路
　　
　　功率因数校正(PFC)电路采用的是西门子公司生产的一种新型功率因数校正控制器TDA4863G(Ul)。

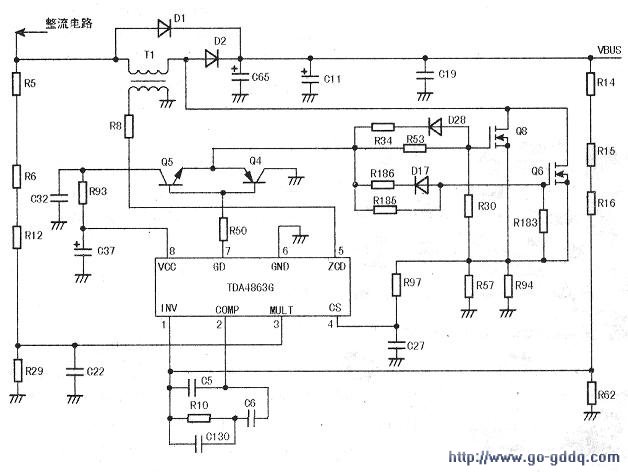

　　改板的功率因数校正电路如左图所示。

　　二次开机后，插件CN401的①脚(PWR-ON)从主板得到一个高电平，Q7导通，Q21导通，光耦PC1导通，从Q18集电极输出稳定的+15.5V电压，加到Ul的⑧脚形成启动供电。Ul得到正常工作电压后，内部电路开始工作，从Ul⑦脚输出MOSFET驱动信号，经Q4、Q5激励后加到Q6、Q8栅极，使其工作在开关状态；30OV直流电压经过PFC电感T1加至开关管Q8、Q6的D极，由于Tl的储能作用，振荡的开关脉冲经D2整流在C65、C11上获得约400V的直流电压VBUS。

　　TDA4863G①脚内部电压放大器非反相输入端可作为基准信号输人端，被内部电路钳位在2.5V，VBUS电压通过电阻R14～R16与R62分压后，送到TDA4863G①脚内部的电压放大器的反相输入端，实现对输出电压的检测。内部电压放大器的输出端（TDA4863G②脚）与反相输入端之间外接电容C5、C6、C130及电阻R10构成反馈积分网络，有效抑制输入整流电压纹波中的二次谐波。为了使输出电压稳定，电压放大器的输出信号直接送往乘法器，以获取电流检测比较器的信号。TDA4863G③脚为乘法器输入端，电阻R5、R6、R12与R29进行分压，控制IC内部的乘法器的工作状态；TDA4863G④脚为开关管过流保护检测输入端，R57、R94、R97是取样电阻，连接IC内部的电流比较器。
