二、逆变部分电路分析与检修
　　
　　该二合一电源模组逆变部分采用凹凸微电子( 02 MICro huer-national)生产的新型高效率CCFL背光灯控制集成电路02964，该集成电路主要用于单灯管以及多灯管的驱动。亮度控制是将模拟的可变直流电压转换为低频的脉冲宽度调制(PWM)信号。

　　1.02964功能
　　

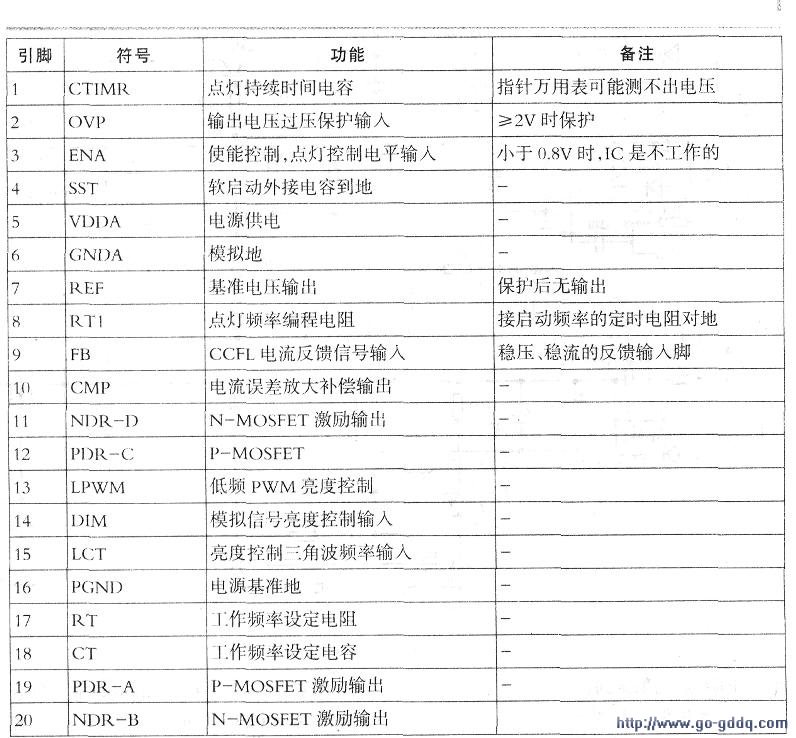

　　介绍02964与02960脚位功能一样，均支持宽电压范围输入，内置开灯启动保护和过电压保护、输入电压超低保护及关闭延迟保护、PWM调光控制、软性开机启动等电路，效率高，待机功耗低，在LG、PHILIPS等品牌液晶彩电逆变器上都得到了广泛应用。产品封装分为DIP-20和SOP-20两种，引脚功能完全相同，不考虑安装因素可以直接代换，实际上应用较多的是SOP封装，引脚功能见下表。

　　2．电源供电、使能控制等相关电路分析与检修
　　
　　02964GN的供电及使能控制电路由Q121、Q105、U6( 78M05)、U103B( LM358)、Q13、Q14、Q206、U102(02964GN)组成，见上图。

　　(1)电源供电电路

　　电源供电电路由Q121、Q105、U6(78M05)、U102(OZ964GN)的⑤脚内部电路组成。背光开关控制信号(BLON)加到Q121时，Q121导通，Q105导通，24VD电压加到U6(78M05)的②脚，经三端稳压集成块U6产生稳定的Sv电压，加到OZ964GN的⑤脚，正常工作时，该脚电压应在4.5V～5.OV之间。

　　(2)使能控制电路
　　
　　02964GN的使能控制电路由U103B、Q13、Q14、Q206、U102的③脚内部电路组成。02964GN③脚电压的高低来自于外部控制电路，并连接主板MCU送来的逆变器开／关控制信号，OZ964GN的③脚为高电平时，IC工作；若为低电平时，IC停止工作。

　　R114、R115对5V分压，电容C12（j滤除干扰后送人02964GN的③脚，作为开启振荡集成电路使用。电容C120的作用是让ENA脚慢慢升到IC开启电压，从()V升到开肩电压需Ims左右时间，以保证IC的正常启动，另一方面，从lP板上的六个高频变压器输出的正弦交流电经高压取样电容取样，分别经D216～D219整流，R223、R224分压后加到U1()3B的⑤脚(正常电压()+24V)，与⑥脚电压（正常电压2.49V）进行比较，当U1()3B的⑤脚为低电平时，⑦脚输出低电平，Q14、Ql、Q206、Q13、Q12、Q114均截止，02964GN的③脚电压为高电平（正常电压2.49V）．当lP板j：的六个高频变压器存在故障或某根灯管存在故障时，U1()3B的⑤脚电压升高，⑦脚输出高电平，Q14.Q1.Q2()6.Q13导通，Q12.Q114截止，02964CN的③脚电压为低电平．02964GN停止1：作，关闭激励脉冲输出。
