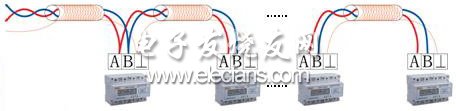

仪表之间采用屏蔽双绞线进行总线型连接，通过通讯扩展卡进入监控主机。图3所示为ADL仪表通讯电缆接线示意图。通过对配电系统的二次设备进行组网，经由通讯网络到达监控主机，将分散的配电所的现场设备连接为一个整体。
　　

图3　ADL仪表通讯电缆接线示意图

　　监控中心配置监控计算机、打印机、UPS电源及必要的辅助设备，Acrel - 3000电能管理软件完成对各台电能表的远程采集和数据的集中处理。

5　 软件实现及系统功能
5. 1  软件实现
　　上位机软件采用Acrel - 3000组态软件，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电能管理的功能。
5. 2  系统功能
　　整个系统实现了对一期配电房和二期配电房所有回路电能的采集和统计，远程自动抄表、电能统计等功能，包括：
　　a. 远程电量参数测量，包括实时电能、分摊电能、总电能以及按各监控设备统计电能。
　　b. 运行状态监测，通讯异常报警提示。
　　c. 用户管理，不同用户权限具备不同操作功能，各级权限具有口令修改操作功能和权限防误功能。
　　d. 电能报表，实现了所有电能报表的按时间查询，分为分钟、小时、班组、日、月五种类型，包括总、尖、峰、平、谷复费率电能及用电量。
　　e. 电能柱形图，任意回路电能实时电能柱形图显示，包括总、尖、峰、平、谷电能。
　　f. 汇总表，所有监控设备电能汇总，按时间段查询，自动计算任意时段用电量。

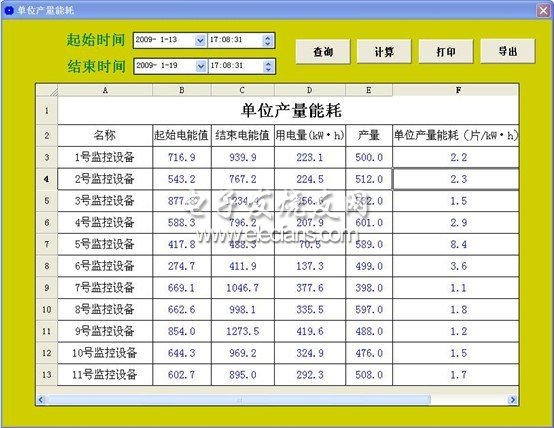

　　g. 单位能耗，自动计算单位产量能耗，并可打印及导出。单位产量能耗计算界面如图4所示。
　　h. 打印及导出，所有报表及界面均可打印，或以EXCEL、WORD格式导出。

图4　单片能耗报表

6　 结束语
　　该系统已调试完毕并验收，目前已成功投入运行，系统软件画面刷新时间小于1s，遥信处理准确率大于99.9％，整个系统运行安全、稳定，极大地方便了用户的使用。
　　ADL导轨式电能表的应用对于准确计量电能、节省安装空间、节约工程成本，均具有现实意义，对比传统的壁挂式电度表，其体积小巧、外形简洁、接线方式灵活、安装方便，为电能管理系统的改造简单化、集中化提供了方便。
　　该系统完全按照客户要求对各个监控设备进行分别计算，计算共同设备的电能分摊数及单位产量能耗数，并做了分钟、小时、日、月4种类型报表。方便的电能数据库报表极大地减少了用户进行电能抄表人力的投入，为管理者进行内部计量考核提供了直观的依据，为进一步的节能管理及节能措施的实施打下了基础。
