一、制冷系统的工作原理
　　

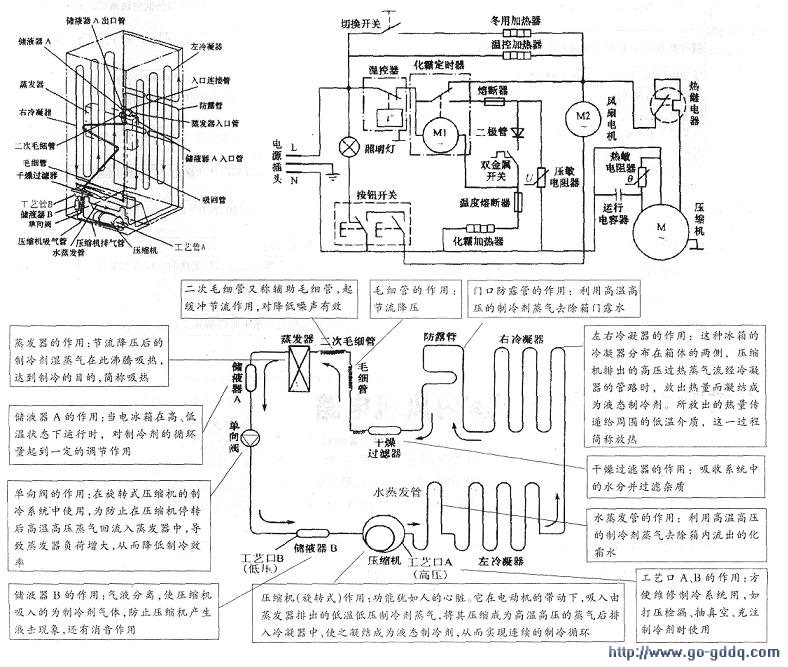

　　制冷系统如上左图，下图所示。当电冰箱运行时，压缩机排出的制冷剂经蒸发管→左冷凝器→右冷凝器→防露管→干燥过滤器→毛细管→二次毛细管→蒸发器→储液器A→单向阀→储液器B→压缩机吸回，即完成一个单系统的制冷循环，如此不断循环，从而达到制冷的目的。

　　二、电气系统工作原理（如下右图）
　　
　　1、压缩机回路
　　
　　电源插头L脚→温控器→化霜定时器左、右上触点→热继电器→压缩机电机及其启动装置（包括电容器、热敏电阻PTC）→电源插头N脚，形成一个压缩机回路，压缩机启动运转。

　　2、风扇电机回路
　　
　　冰箱两门关闭时，门开关按钮开关向右闭合，接通风扇电机回路，电源插头L脚→温控器→化霜定时器左、右上触点→风扇电机M2→按钮开关→电源插头N脚，形成→个风扇电机回路，风扇电机M2运转，箱内实现冷风循环。

　　3、化霜定时器电机回路
　　
　　在制冷状态下，电源插头L脚一温控器→化霜定时器电机→温度熔断器→化霜加热器→电源插头N脚，形成回路。在此回路中，由于Ml电机绕组的阻值远远大于化霜加热器的阻值，并且两者是串联，所以加在化霜加热器上的电压非常小（一般为AC10V左右，可忽略），电压基本加在定时器电机上，Ml运转，计算压缩机的累积运行时间。

　　4、化霜电路
　　
　　压缩机在运转时，冷冻室温度不断下降，当双金属开关感知温度在-5℃时闭合，为下次化霜做准备。当压缩机累积运行时间为8小时46分时，化霜定时器触点由上跳变到下，停止制冷，Ml停止计时（因为Ml被熔断器、二极管、双金属开关短接），化霜开始。化霜回路是电源插头L脚→温控器→熔断器→二极管→双金属开关→温度熔断器→化霜加热器→电源插头N脚，形成回路，化霜加热器开始加热，使蒸发器温度逐渐上升而化霜，约30分钟，蒸发器温度上升到8℃左右时，双金属开关断开，切断化霜加热器回路，停止化霜。化霜结束后，定时器运转（因为双金属开关断开，M1形成通路），约2分30秒，定时器触点又重新由下跳变回到上，压缩机运行，风扇运转，制冷并开始计时。

　　5、其他电路
　　
　　照明电路：只受冷藏室控制，打开冷藏室门，照明灯亮，关上冷藏室门，照明灯灭。

　　冬用加热器电路：防止在冬天因室内环境温度低于冷藏室温度，从而使压缩机处于停机状态，出现不制冷；温控器加热器：只对温控器加热，防止温控器结霜。压敏电阻器的作用是过压保护。
