电气控制线路工作原理
　　
　　1．主电路工作原理（如上图所示）
　　
　　主电路由QSl三相断路器控制，配上电流表，用于检测工作电流，电压表用于检测实际的供电电压，指示灯用于指示每相电源工作状态，所有的负载M1～M4均用三相380V供电，每组负载分别采用交流接触器控制，热继电器作过载保护。控制电路则采用单相220V供电。

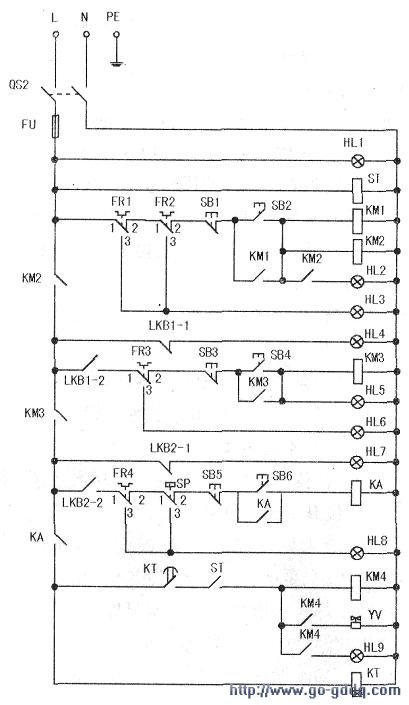

　　2控制电路工作原理（如下图所示）
　　
　　该部分电路的主要器件符号及名称见下表。

　　(1)电源指示电路当合上空气开关QS2后，电源指示灯HL1点亮，说明此时控制线路已通电，准备就绪。

　　(2)冷却水系统按下冷却水系统的启动按钮SB2后，KM1、KM2得电，KM1自锁触头闭合，冷却塔风机及冷却水泵运转，同时HL2指示灯点亮，说明冷却水系统正常。

　　(3)冷冻水系统当冷却水系统工作后，冷却水管有水流动，推动水流开关舌片动作使继电器触头LKBl-2闭合；当按下冷冻水系统启动按钮SB4后，交流接触器KM3得电，主电路K,3触头闭合，冷冻水电机启动运转；同时指示灯HL5点亮，说明冷冻水系统正常、(4)压缩机制冷系统当冷冻水泵启动后，在冷冻水管有水流使LKB2动作，LKB2-2闭合，此时按下压缩机启动按钮SB6，KA中间继电器得电，其常开触头闭合，时间继电器KT得电计时，3s后KT延时触头闭合，温控器ST闭合，KM4得电，使KM4主触头闭合，压缩机得电运转；同时KM4辅助触头闭合，YV电磁阀得电，使压缩机制冷系统正常运行。HL9是压缩机运行指示灯。

　　(5)故障报警电路
　　
　　1)HL3点亮，说明KM1或KM2所控制的冷却塔风机或冷却水泵有过载现象，由于电流过大，使FR1或FR2热继电器辅助触头动作，切断冷却水系统，避免故障进一步扩大，实现报警显示。

　　2)HL6点亮，说明KM3控制的冷冻水泵过载，热继电器FR3处于保护状态。

　　3 )HL8点亮，说明压缩机过载，热继电器FR4动作或复合式压力继电器SP动作，切断压缩机电路，实现保护。
