2.2 呼吸信号的的发射部分

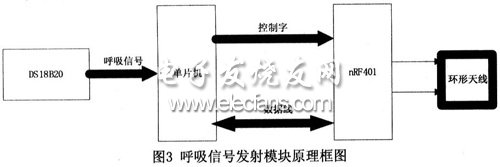

　　采用的nRF401是一个433MHz ISM频段设计的真正单片UHF无线收发芯片，它采用FSK调制解调技术，nRF401最高工作频率可以达到20k，发射功率可以调整，最大发射功率为+10dBm。利用单片机对发射部分进行设置，通过发射模块将承载呼吸信号的数字信号发射出去，其原理框图如图3所示。

　　2.3 接收部分和单片机的处理

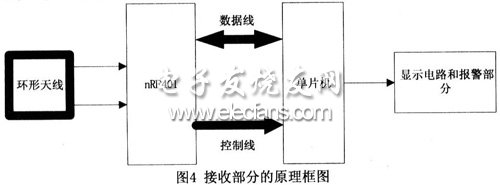

　　无线接收模块收到发射机发来的信号后，将其传送到另一单片机上进行信号的处理，对呼吸暂停持续时间进行定时测定，当呼吸暂停超过10s时计数，将结果利用数码管进行动态显示，从而实现监测呼吸暂停次数的目的。如图4所示。

　　2.4 对于单片机的软件设计

　　本系统的工作主要是利用单片机来进行控制，包括呼吸信号的提取，无线收发模块的传输协议和收发方式的设置，以及显示和报警部分，都是利用单片机来进行的，其总体的程序设计流程图如图5所示。

AT89C2051和InRF401的无线监测系统流程图" src="/article/UploadPic/2011-9/20119118421194.jpg" style="width: 500px; height: 534px" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

　　2.4.1对于DSl8B20的软件设计

　　虽然数字传感器的硬件接法比较简单，但在测量温度时有严格的时序要求。一旦时序出现错误，那么温度的读取和显示就不能正确进行，在编写程序时这个问题需要着重考虑，例如我们采用中断时，就要考虑中断的执行对于单片机工作整个时序的影响。DSl8B20的一线工作协议流程是：初始化→ROM操作指令→存储器操作指令→数据传输。其工作时序包括初始化时序、写时序和读时序。寄存器R1、R0决定温度转换的精度位数：R1RO=“00”，9位精度，最大转换时间为93.75ms;RlR0=“01”，10位精度，最大转换时间为187.5ms;R1R0=“10”，11位精度，最大转换时间为375ms;R1R0=“1l”，12位精度，最大转换时间为750ms;未编程时默认为12位精度。我们采用器件默认的12位转化。
