上海崇友GF-88P电梯运转操作回路(BK)分析
来源:本站整理  作者:佚名  2011-09-12 06:13:12

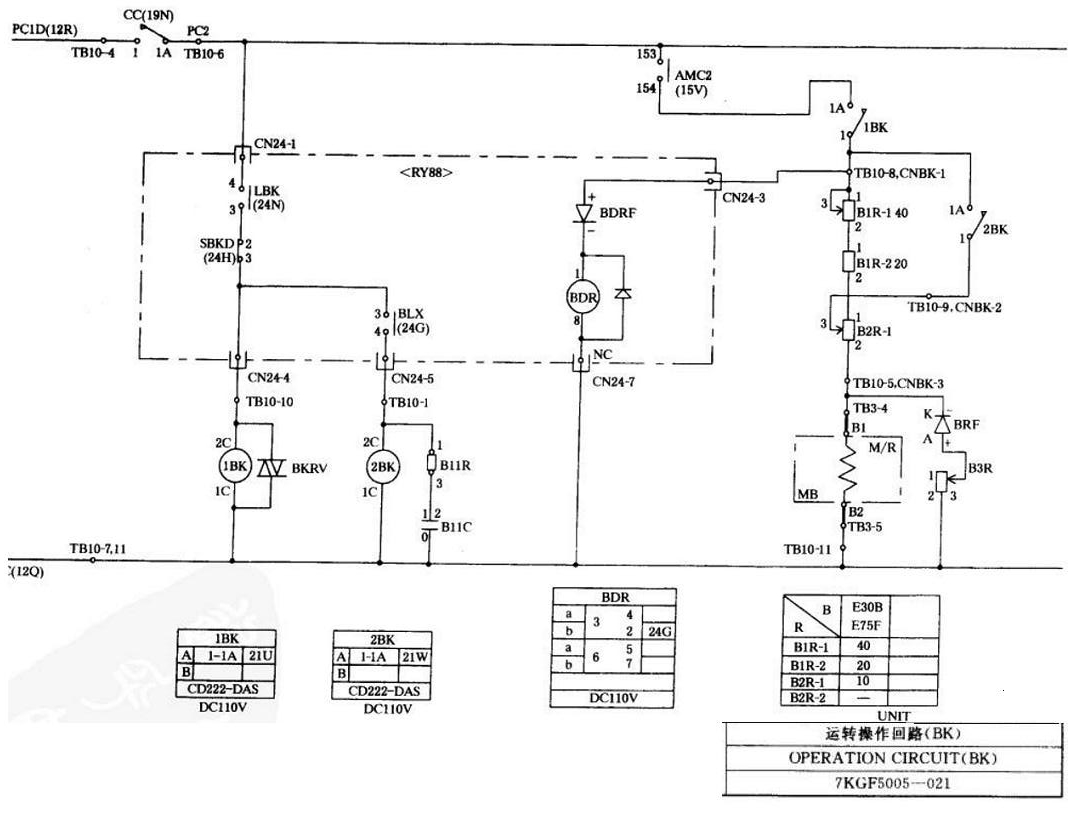

  下图中左侧为抱闸接触器的控制回路与检测回路,当运行条件满足时RY88基板中的LBK、SBKD两组硬体BK信号检出继电器信号检出正常,BLX刹车器位置开关检知继电器信号正常时,电磁刹车器用接触器1BK、2BK吸合.抱闸打开;BDR是电磁刹车器用接触器动作检知继电器,用于检测电磁刹车器用接触器工作是否正常。下图中右侧为抱闸的电路图。

  如图所示:

运转操作回路(BK)图
