一、电源回路

　　图中用户提供的三相电Rl、Sl、Tl通过变压器IT后分三路Ull、Vll、Wll．U21、V21、W21，U3、V3、W3输出。Ull、Vll、Wll 一路通过整流桥1RF后，输出的正极端分为四路，分别是PC1A安全回路电源，PClC预留电源，PCID抱闸回路电源，PCIT预留电源；U21、V21、W21一路通过整流桥2RF后，输出的正极端分为五路，其中P24A、P24H、P24C和P24T四路为控制回路和信号回路的工作电源，虚线框中的P24X为可选择使用的控制回路和信号回路工作电源；U3、V3、W3一路中U3输出点分为R2、R3两路，V3输出点输出一路S3，W3输出点分为T2、T3两路，其中R3、S3、T3为主接触器与差动变压器的工作电源，R2、T2通过AVR稳压电源输出PSD十、COM5D 一两路电源到PU88基板、I/O88基板和REM88基板。

　　如下图所示：

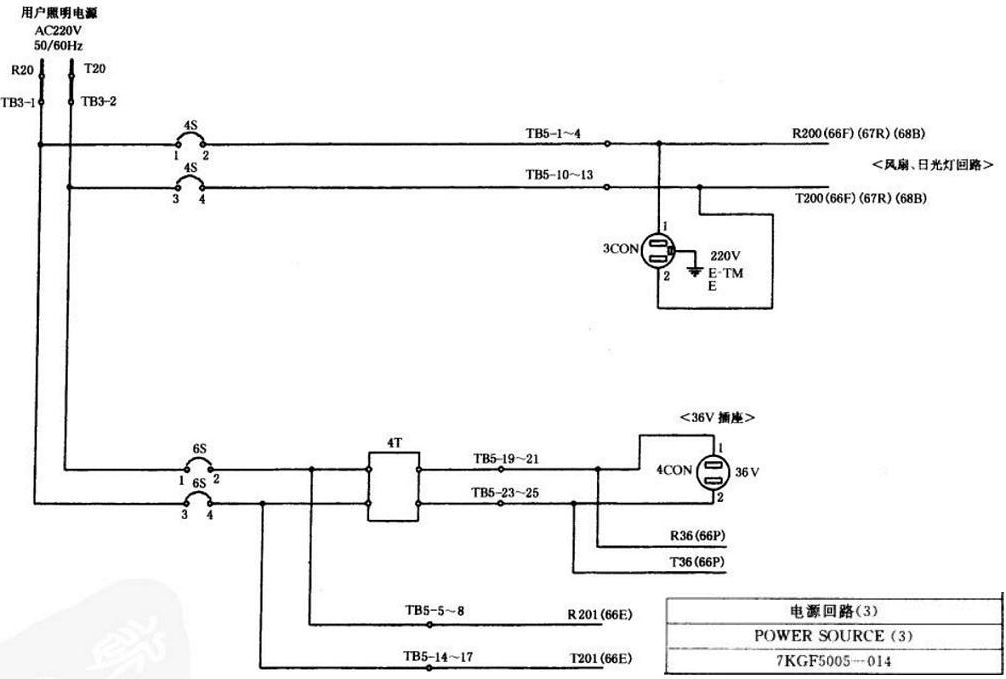

　　一、电源回路(3)(图18-2)

　　用户提供的R20、T20电源(AC220V)通过开关4S分为两路，一路至插座3CON，另一路为R200、T200至轿厢照明回路及风扇回路。

　　业主提供的R20、T20电源(AC220V)通过开关6S又分为两组，其中一组分为两路，一路通过变压器4T后到36V插座4CON，另一路到轿厢上为R36、T36；另一组R201、T201为井道照明回路电源。

　　如下图所示：
