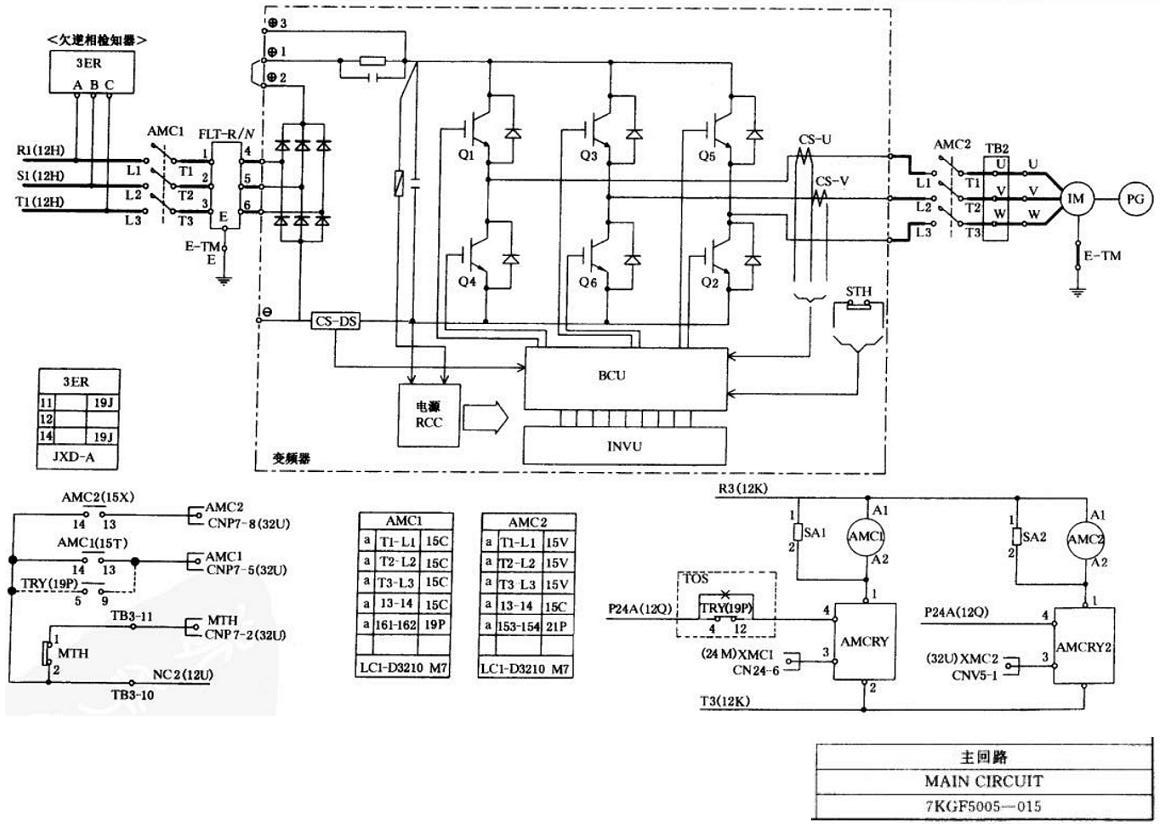

三相电Rl、Sl、Tl经过欠逆相检知器3ER判断正误，再通过主电源接触器AMC1，再经滤波器FLT-R/N至变频器后输出U、V、W平稳的三相电，通过运行接触器AMC2后，经TB2端子至电动机IM。图中左下方中的AMC2为主运行接触器的检测点，AMC1为主电源接触器的检测点，MTH为电动机过热检测点，TRY为停电自动着床继电器，此处是对主回路的运行情况检测。当电梯控制系统基板正常工作时，AMCRY主回路接触用ILA动作，此时AMC1主电源接触器吸合，主电源接触器AMC1动作后，电梯主控系统基板输出运行信号，AMCRY2主回路接触器用RILAY动作，此时主运行接触器AMC2吸合，电梯运行。

　　如下图所示：
