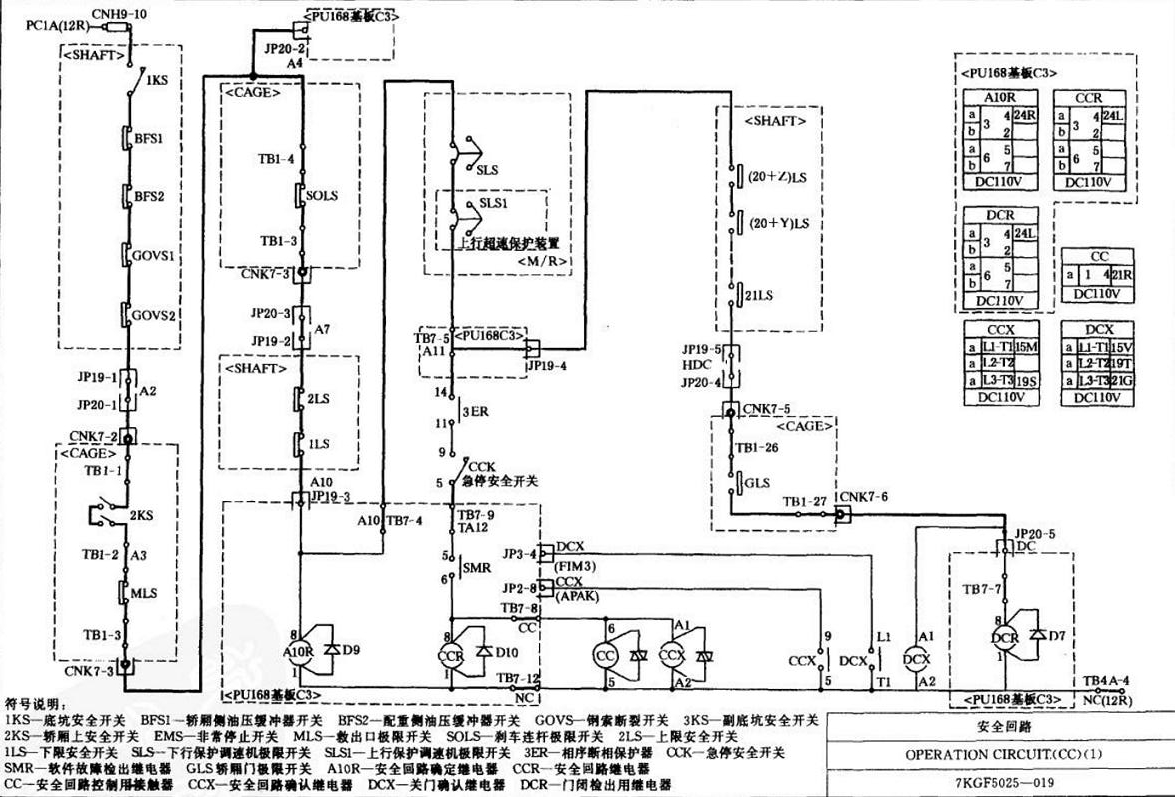

PCIA(12R)→保险CNH9-10→底坑安全开关1KS→轿厢侧油压缓冲器开关BFS1→配重侧油压缓冲器开关BFS2→钢索断裂开关GOVS→副底坑开关3KS→轿厢上安全开关2KS→非常停止开关EMS→敷出口极限开关MLS→刹车连杆极限开关SOLS→上限安全开关2LS→安全回路确定继电器AlOR→下限安全开关1LS→下行保护调速机极限开关士SLS→上行保护根据开关SLS1→相序断相保护器3ER→急停安全开关CCK→软件故障检出继电器SMR→安全回路继电器线圈CCR→安全回路控制用接触器CC→安全回路确认继电器CCX→乘场门锁开关(20+2)LS……21LS→轿厢门锁开关GLS→关门确认继电器DCX啼NC(12R)。】
